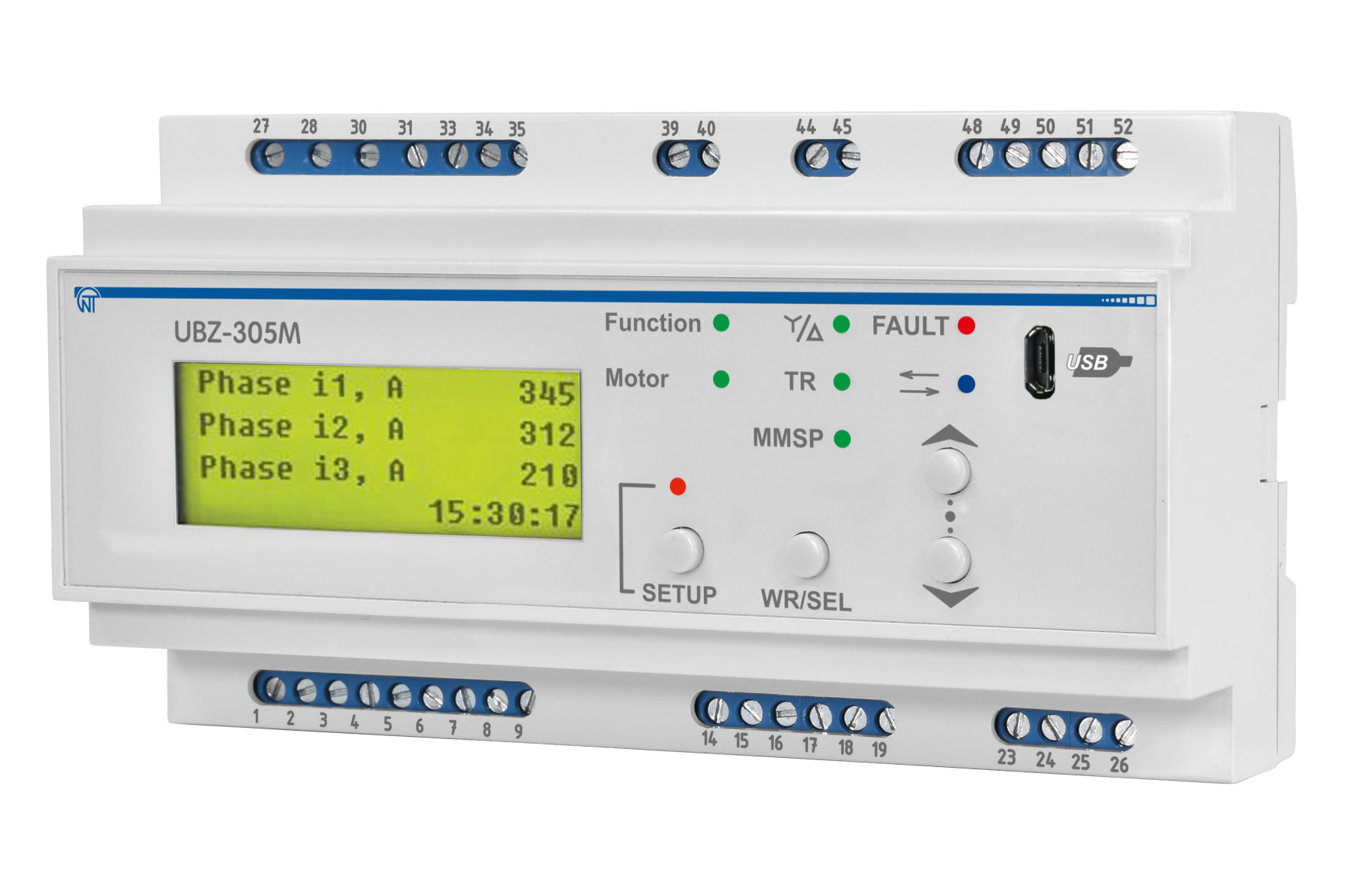

Універсальний блок захисту електродвигунів УБЗ-305М, Новатек-Електро

Універсальний блок захисту електродвигунів УБЗ-305М призначений:

• для захисту асинхронних електродвигунів потужністю від 2.5 до 315 кВт при використанні зовнішніх стандартних струмових трансформаторів з вихідним струмом 5 А;
• для постійного контролю параметрів напруги мережі, діючих значень фазних (лінійних) струмів трифазного електрообладнання 380 В 50 Гц та перевірки значення опору ізоляції електродвигунів.

Виріб може працювати в мережах як з ізольованою, так і глухозаземленою нейтраллю.

UBZ-305M забезпечує захист електродвигунів:

• при неякісній напрузі мережі (допустимі стрибки напруги, обрив фаз, порушення чергування і злипання фаз, перекіс фазних/лінійних напруг, зниження частоти мережі нижче заданої та (або) підвищення частоти мережі вище заданої);
• при механічних перенавантаженнях (симетричне перенавантаження по фазних/лінійних струмах);
• при перевищенні порогу струмом зворотної послідовності;
• при несиметрії фазних струмів без перевантаження, пов’язаної з порушенням ізоляції всередині двигуна та/або підводового кабелю (порівняння коефіцієнта несиметрії струму по зворотній послідовності з коефіцієнтом несиметрії напруги по зворотній послідовності);
• при зникненні моменту на валу електродвигуна («сухий хід» - для насосів) – захист по мінімальному пусковому та/або робочому струму;
• при затягнутому пуску двигуна чи блокуванні ротора;
• при неприпустимо низькому рівні ізоляції між статором і корпусом двигуна (перевірка перед вмиканням);
• при замиканні на «землю» обмотки статора під час роботи – захист по струмах витоку на «землю»;
• при тепловому перевантаженні двигуна;
• при перегріві обмоток (визначається температура обмоток при використанні вбудованих у двигун температурних датчиків або температура корпусу при використанні зовнішніх температурних датчиків).

По кожному типу захисту можлива заборона і дозвіл АПВ навантаження. Виріб забезпечує захист електрообладнання шляхом керування котушкою МП (контактора).
UBZ-305M визначає наявність струмів двигуна при вимкненому реле навантаження (при вимкненому реле навантаження і функціональному реле в режимі зірка-трикутник), у цьому випадку UBZ-305M відображає аварію зовнішнього контактора, що вмикає двигун, до тих пір, поки виріб не буде вимкнено.
