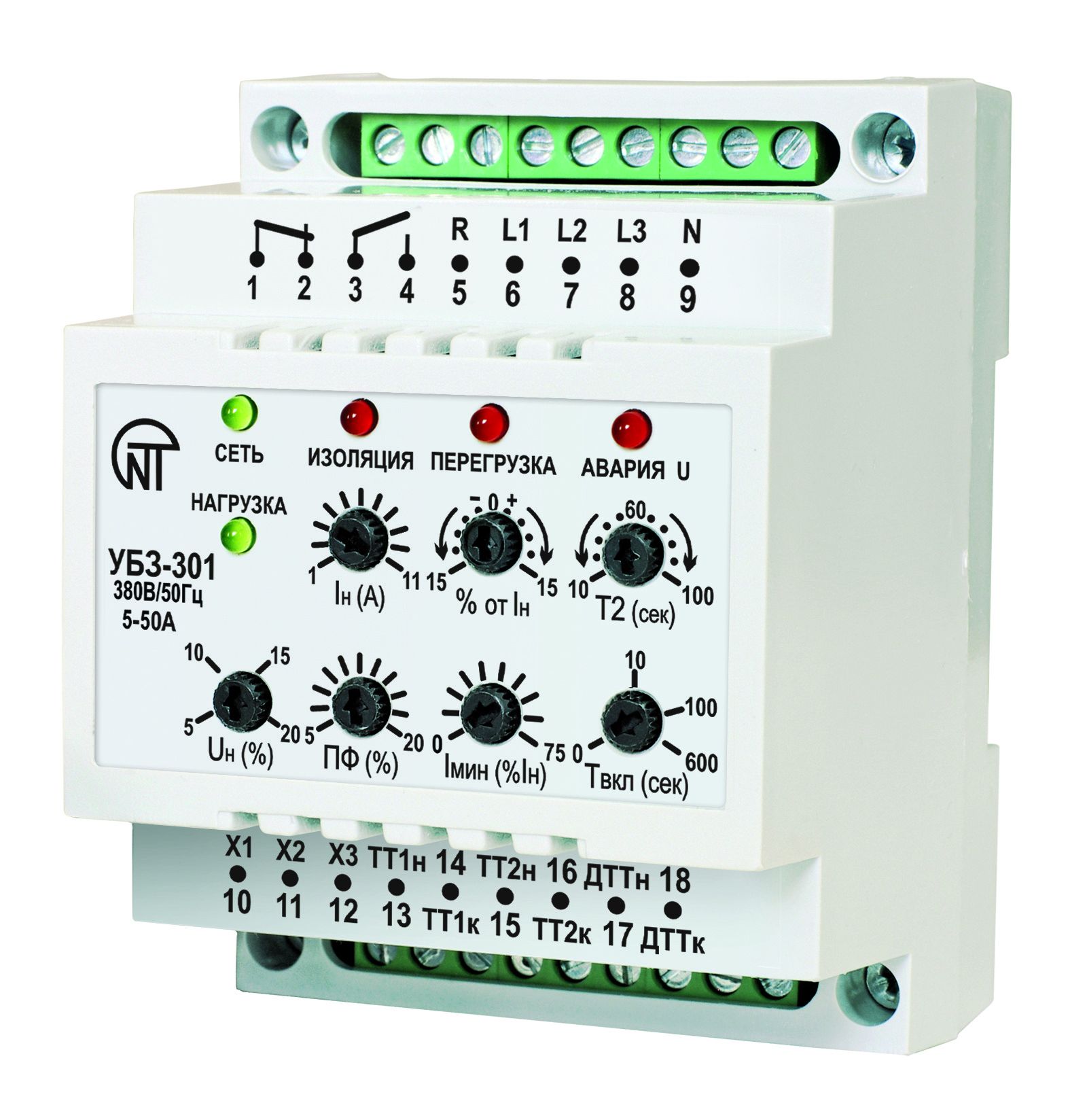

Універсальний блок захисту електродвигунів УБЗ-301-01 5–50А, Новатек-Електро

Універсальний блок захисту електродвигунів УБЗ-301-01 призначений для захисту двошвидкісних (двообмотних) асинхронних двигунів, постійного контролю параметрів напруги мережі, діючих значень фазних/лінійних струмів кожної з обмоток та перевірки значення опору ізоляції обмоток статора електродвигунів на корпус.

Блок забезпечує захист асинхронних двошвидкісних (двообмотних) електродвигунів, номінальним струмом від 5 до 50 А при використанні зовнішніх струмових трансформаторів, що постачаються в комплекті із виробом. Забезпечує захист електроустаткування шляхом керування котушкою магнітного пускача (контактора).

Здійснює повний та ефективний захист електроустаткування відключенням від мережі та / або блокуванням його пуску в наступних випадках:

• неякісній мережевій напрузі (неприпустимі скачки напруги, обрив фаз, порушення чергування і злипання фаз, перекіс фазних / лінійних напруг);
• механічних перевантаженнях (симетричне перевантаження по фазним / лінійним струмам) – захист від перевантаження з залежною витримкою часу;
• несиметричних перевантажень по фазним / лінійним струмів, пов’язаних з ушкодженнями усередині двигуна – захист від перекосів фазних струмів з подальшою забороною АПВ;
• асиметрії фазних струмів без перевантаження, пов’язаних з порушенням ізоляції усередині двигуна і / або кабелю, що підводить;
• зникненні моменту на валу ЕД («сухий хід» – для насосів) – захист по мінімальному пусковому та / або робочому струму;
• при неприпустимо низькому рівні ізоляції на корпус – перевірка перед включенням з блокуванням пуску при поганій ізоляції;
• замиканні на «землю» обмотки статора під час роботи – захист по струмам витоку на «землю».
