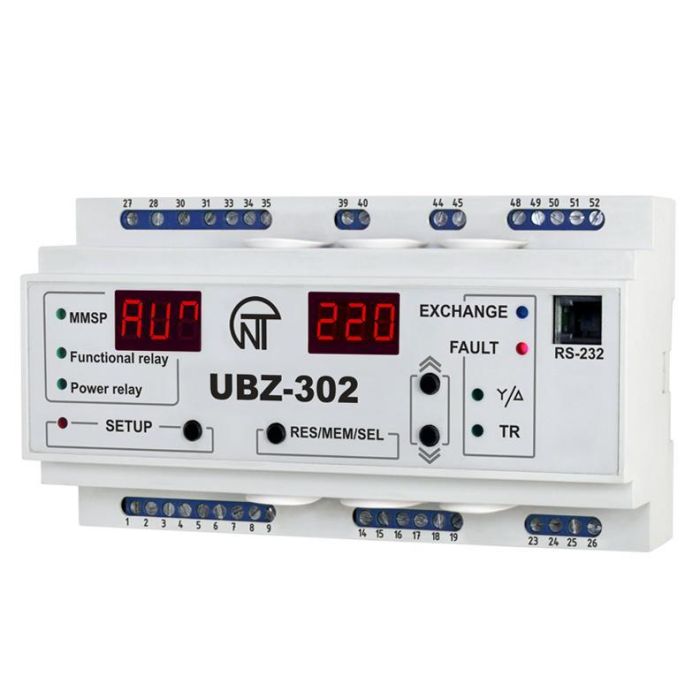

Універсальний блок захисту електродвигунів УБЗ-302М, Новатек-Електро

Універсальний блок захисту електродвигунів УБЗ-302М забезпечує захист асинхронних електродвигунів потужністю від 2.5 кВт до 30 кВт при використанні вбудованих струмових трансформаторів і до 315 кВт при використанні зовнішніх струмових трансформаторів, у тому числі у мережах із ізольованою нейтраллю.

UBZ-302М забезпечує захист електродвигунів при:

• неякісній напрузі мережі (неприпустимі стрибки напруги, обрив фаз, порушення чергування та злипання фаз, перекіс фазних/лінійних напруг);
• механічних перевантаженнях (симетричне перевантаження по фазним/лінійним струмам);
• перевищенні порога струму зворотної послідовності;
• несиметрії фазних струмів без перевантаження, пов'язаних з порушенням ізоляції усередині двигуна й/або підвідного кабелю (порівняння коефіцієнта несиметрії струму зворотною послідовністю з коефіцієнтом несиметрії напруги зворотною послідовністю);
• зникненні моменту на валу електродвигуна («сухий хід» – для насосів) – захист по мінімальному пусковому і/або робочому струму;
• затягнутому пуску двигуна або блокуванні ротора;
• неприпустимо низькому рівні ізоляції між статором і корпусом двигуна (перевірка перед включенням);
• замиканні на «землю» обмотки статора під час роботи – захист по струмах спливу на «землю»;
• тепловому перевантаженні двигуна;
• перегріві обмоток (визначається температура обмоток при використанні вбудованих у двигун температурних датчиків або температура корпусу при використанні зовнішніх температурних датчиків).

З кожного типу захисту можлива заборона та дозвіл автоматичного повторного включення (АПВ) навантаження. UBZ-302М забезпечує захист електроустаткування шляхом керування котушкою магнітного пускача (контактора). UBZ-302М визначає наявність струмів двигуна при вимкненому реле навантаження (при вимкненому реле навантаження та функціональному реле в режимі зірка-трикутник). У цьому випадку блок індукує аварію
зовнішнього магнітного пускача (МП), який вмикає двигун, доти, доки блок не буде вимкнено або відключено контроль струмів двигуна з вимкненим реле навантаження.

Блок розроблено для широкого застосування в інженерних системах будівель і споруд (опалення, вентиляція, водопостачання, кондиціонування), АСУ ТП і системах промислової автоматизації, контролю, обліку та диспетчеризації. Блок дозволяє значно знизити ймовірність відмов 3-х фазного електрообладнання, зменшити вартість експлуатації, оптимізувати споживання електроенергії та значно підвищити зручність експлуатації.

Наявність другого вихідного реле управління забезпечує можливість організації додаткових режимів роботи:

• перемикання “зірка-трикутник”;
• включення з “відкладеним пуском” (наприклад, каскадне включення двигунів);
• реле дистанційної сигналізації.
