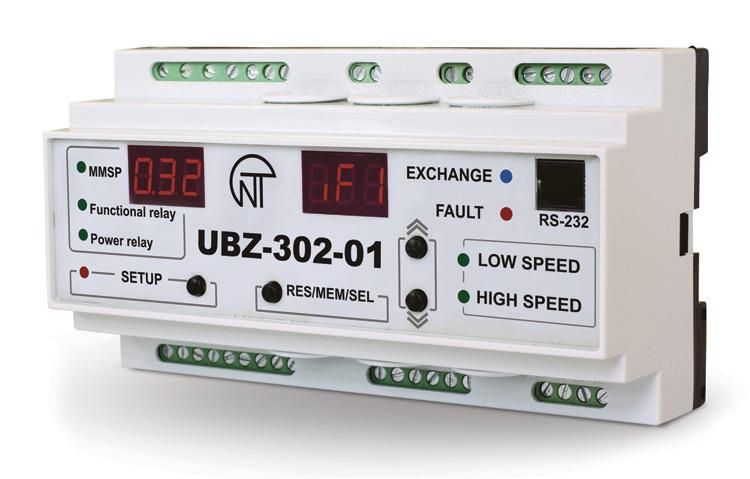

Універсальний блок захисту електродвигунів УБЗ-302-01, Новатек-Електро

Універсальний блок захисту електродвигунів УБЗ-302-01 призначений для захисту двошвидкісних (двообмотувальних) асинхронних двигунів, постійного контролю параметрів мережної напруги, діючих значень фазних/лінійних струмів та перевірки значення опору ізоляції електродвигунів. УБЗ забезпечує захист електродвигунів, номінальним струмом від 5 А до 50 А при використанні зовнішніх струмових трансформаторів, що постачаються в комплект із пристроєм.

УБЗ забезпечує захист електродвигунів при:

• неякісній напрузі мережі (неприпустимі скачки напруги, обрив і перекіс фаз, порушення чергування і злипання фаз);
• механічних перевантаженнях (симетричне перевантаження по фазним / лінійним струмам);
• перевищенні порога струму зворотної послідовності (перекіс струму);
• затягнутому пуску двигуна або блокування ротора;
• неприпустимо низькому рівні ізоляції між статором і корпусом двигуна (перевірка перед включенням);
• замикання на “землю” обмотки статора під час роботи – захист по струмам витоку на “землю”;
• теплового перевантаження двигуна.
• перегріві обмоток (визначається температура обмоток при використанні вбудованих у двигун температурних датчиків або температура корпусу при використанні зовнішніх температурних датчиків).

По кожному типу захисту можлива заборона та дозвіл автоматичного повторного включення (АПВ) навантаження. Блок забезпечує захист електрообладнання шляхом керування котушкою магнітного пускача (контактора). Блок визначає наявність струмів двигуна при вимкненому реле навантаження. У цьому випадку блок індикує аварію зовнішнього контактора, що включає двигун, доки блок не буде вимкнено. Блок забезпечує передачу параметрів за інтерфейсом RS-485 відповідно до протоколу MODBUS.
