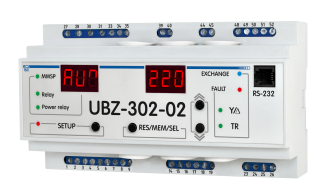

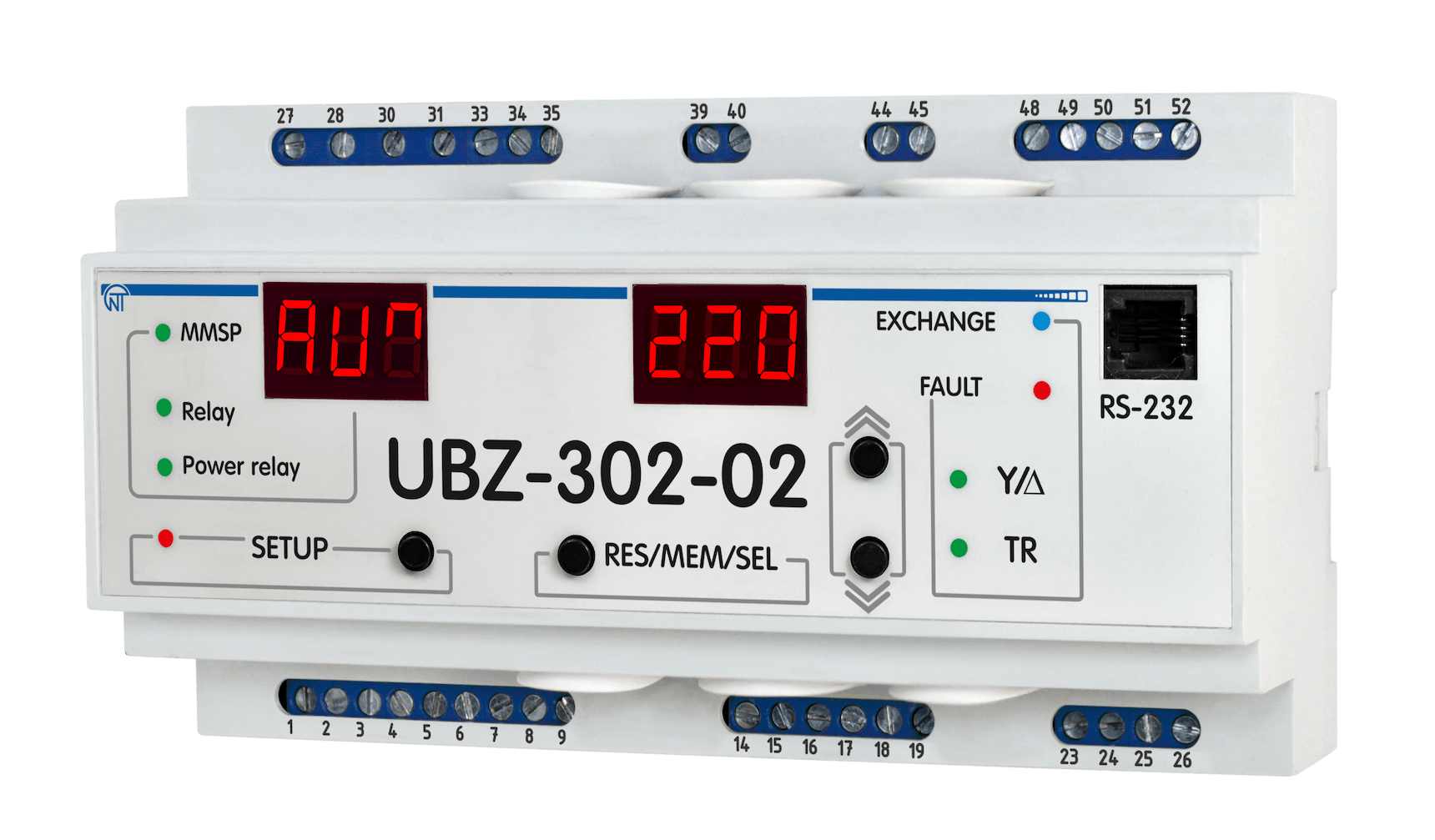

Універсальний блок захисту електродвигунів УБЗ-302-02, Новатек-Електро

Універсальний блок захисту електродвигунів УБЗ-302-02 призначений для постійного контролю параметрів напруги мережі, діючих значень фазних/лінійних струмів трифазного електроустаткування 380 В, 50 Гц та перевірки значення опору ізоляції електродвигунів. УБЗ забезпечує захист асинхронних електродвигунів, потужністю від 0.25 кВт до 3.3 кВт використання вбудованих трансформаторів та до 315 кВт при використанні зовнішніх струмових трансформаторів, у тому числі й у мережах із ізольованою нейтраллю.

УБЗ забезпечує захист електродвигунів при:

• при неякісній напрузі мережі (допустимі стрибки напруги, обрив фаз, порушення чергування і злипання фаз, перекіс фазних/лінійних напруг, зниження частоти мережі нижче заданої та (або) підвищення частоти мережі вище заданої);
• при механічних перенавантаженнях (симетричне перенавантаження по фазних/лінійних струмах);
• при перевищенні порогу струмом зворотної послідовності;
• при несиметрії фазних струмів без перевантаження, пов’язаної з порушенням ізоляції всередині двигуна та/або підводового кабелю (порівняння коефіцієнта несиметрії струму по зворотній послідовності з коефіцієнтом несиметрії напруги по зворотній послідовності);
• при зникненні моменту на валу електродвигуна («сухий хід» - для насосів) – захист по мінімальному пусковому та/або робочому струму;
• при затягнутому пуску двигуна чи блокуванні ротора;
• при неприпустимо низькому рівні ізоляції між статором і корпусом двигуна (перевірка перед вмиканням);
• при замиканні на «землю» обмотки статора під час роботи – захист по струмах витоку на «землю»;
• при тепловому перевантаженні двигуна;
• при перегріві обмоток (визначається температура обмоток при використанні вбудованих у двигун температурних датчиків або температура корпусу при використанні зовнішніх температурних датчиків).

По кожному типу захисту можлива заборона і дозвіл АПВ навантаження. Виріб забезпечує захист електрообладнання шляхом керування котушкою МП (контактора).
UBZ визначає наявність струмів двигуна при вимкненому реле навантаження (при вимкненому реле навантаження і функціональному реле в режимі зірка-трикутник), у цьому випадку UBZ відображає аварію зовнішнього контактора, що вмикає двигун, до тих пір, поки виріб не буде вимкнено.
