Універсальний блок захисту електродвигунів УБЗ-301 10-100А, Новатек-Електро

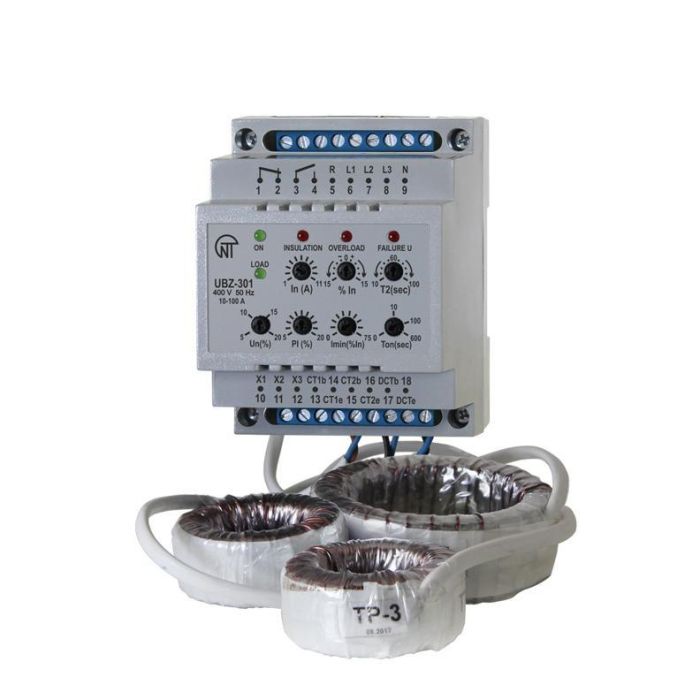

Універсальний блок захисту електродвигунів УБЗ-301 призначений для постійного контролю параметрів мережевої напруги і діючих значень фазних / лінійних струмів трифазного електрообладнання 380 В / 50 Гц, в першу чергу, асинхронних електродвигунів (ЕД), потужністю від 2.5 кВт до 315 кВт, у тому числі і в мережах з ізольованою нейтраллю.

Здійснює повний та ефективний захист електроустаткування відключенням від мережі та / або блокуванням його пуску в наступних випадках:

• неякісній мережевій напрузі (неприпустимі скачки напруги, обрив фаз, порушення чергування і злипання фаз, перекіс фазних / лінійних напруг);
• несиметричних перевантажень по фазним / лінійним струмів, пов’язаних з ушкодженнями усередині двигуна – захист від перекосів фазних струмів з подальшою забороною АПВ;
• асиметрії фазних струмів без перевантаження, пов’язаних з порушенням ізоляції усередині двигуна і / або кабелю, що підводить;
• зникненні моменту на валу ЕД («сухий хід» – для насосів) – захист по мінімальному пусковому та / або робочому струму;
• при неприпустимо низькому рівні ізоляції на корпус – перевірка перед включенням з блокуванням пуску при поганій ізоляції;
• замиканні на «землю» обмотки статора під час роботи – захист по струмам витоку на «землю».

Блок забезпечує захист електрообладнання шляхом управління котушкою магнітного пускача (контактора).

Виконує наступні функції:

• просту і точну установку номінального струму ЕД, використовуючи стандартну шкалу номінальних струмів;
• установку робочого струму ЕД, відмінного від стандартних значень з урахуванням тривало допустимого перевантаження;
• спрацювування по перевантаженню з залежною витримкою часу. Струмо-часова характеристика побудована для умовно холодного двигуна. У процесі роботи вирішується диференціальне рівняння теплового балансу ЕД. Такий підхід дозволяє враховувати попередній стан ЕД і найбільш достовірно приймати рішення про наявность теплового перевантаження. Цей метод дозволяє також врахувати нагрів ЕД при пусках і обмежити (за бажанням замовника) їх число в одиницю часу;
• можливість зрушувати токо-часову характеристику як по осі струмів, так і по осі часу;
• виставлення порогів спрацьовування за мінімальним / максимальним напруженням, перекосу лінійних напруг і фазних струмів, а також часу автоматичного повторного включення на розсуд замовника самостійно;
• індикацію виду аварії, наявності мережевої напруги, струмового діапазону, на який налаштований блок і включення навантаження;
• через блок обміну БО-01 дозволяє здійснювати обмін і передачу інформації по протоколу RS-485 (БО-01 поставляється під замовлення).

Випускаються три модифікації приладу по номіналах струму:

• УБЗ-301 5-50A;
• УБЗ-301 10-100A;
• УБЗ-301 63-630A;
