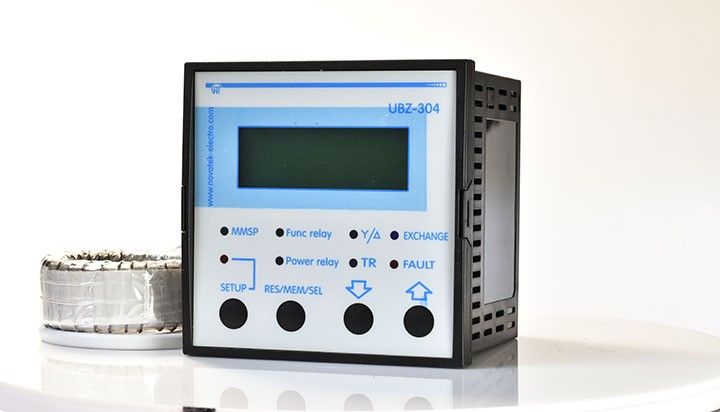

Універсальний блок захисту електродвигунів УБЗ-304, Новатек-Електро

Універсальний блок захисту електродвигунів УБЗ-304 призначений для захисту асинхронних електродвигунів потужністю від 2.5 до 315 кВт при використанні зовнішніх стандартних струмових трансформаторів з вихідним струмом 5 А. Виріб може працювати в мережах як з ізольованою, так і глухо-заземленою нейтраллю. Виконання приладу – щитове.

Виріб забезпечує постійний контроль параметрів мережевої напруги, діючих значень фазних (лінійних) струмів трифазного електрообладнання 380 В 50 Гц і перевірку значення опору ізоляції електродвигунів.

UBZ-304 забезпечує захист електродвигунів:

• при неякісній мережевій напрузі (допустимі стрибки напруги, обрив фаз, порушення чергування і злипання фаз, перекіс фазних/лінійних напруг, зниження частоти мережі нижче заданої та (або) підвищення частоти мережі вище заданої);
• при механічних перенавантаженнях (симетричне перенавантаження по фазних/лінійних струмах);
• при перевищенні порогу струмом зворотної послідовності;
• при несиметрії фазних струмів без перевантаження, пов’язаної з порушенням ізоляції всередині двигуна та/або підводового кабелю (порівняння коефіцієнта несиметрії струму по зворотній послідовності з коефіцієнтом несиметрії напруги по зворотній послідовності);
• при зникненні моменту на валу електродвигуна («сухий хід» - для насосів) – захист по мінімальному пусковому та/або робочому струму;
• при затягнутому пуску двигуна чи блокуванню ротора;
• при неприпустимо низькому рівні ізоляції між статором і корпусом двигуна (перевірка перед вмиканням);
• при замиканні на «землю» обмотки статора під час роботи – захист по струмах витоку на «землю»;
• при тепловому перевантаженні двигуна;
• при перегріві обмоток (визначається температура обмоток при використанні вбудованих у двигун температурних датчиків або температура корпусу при використанні зовнішніх температурних датчиків).

По кожному типу захисту можлива заборона і дозвіл АПВ навантаження. UBZ-304 забезпечує захист електрообладнання шляхом управління котушкою МП (контактора).
Виріб визначає наявність струмів двигуна при вимкненому реле навантаження (при вимкненому реле навантаження і функціональному реле в режимі зірка-трикутник). У цьому випадку UBZ-304 індикує аварію зовнішнього контактора, що вмикає двигун, до тих пір, поки виріб не буде вимкнений або відключено контроль струмів двигуна при вимкненому реле навантаження.
