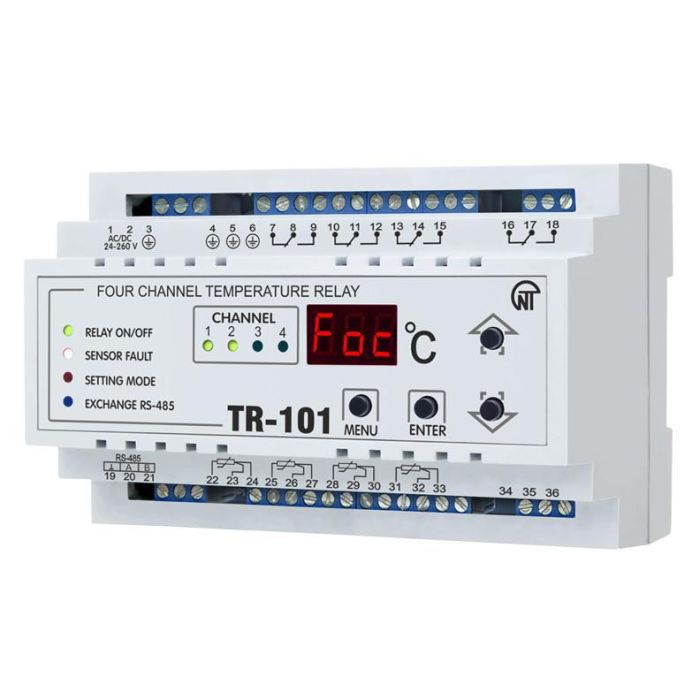

Цифрове температурне реле ТР-101, Новатек-Електро

Цифрове температурне реле TR-101 призначене для виміру і контролю температури пристрою по чотирьох незалежних датчиках, що підключаються по дво- або трипровідній схемі, з наступним відображенням температури на дисплеї. Може бути використане в різних галузях промисловості, комунального і сільського господарства. TR-101 має універсальне живлення і може використовувати будь-яку напругу від 24 до 260 V, незалежно від полярності.

Прилад дозволяє здійснювати наступні функції:

• вимір температури по чотирьох незалежних каналах за допомогою стандартних датчиків;
• регулювання температури по пропорційно-інтегрально-диференціальному (ПІД) закону, з вихідним ключовим елементом (реле);
• двопозиційне регулювання температури;
• відображення поточного вимірюваного значення температури на вбудованому світлодіодному цифровому індикаторі;
• передачу комп'ютеру значення виміря9них температур контрольованих датчиків за стандартним протоколом Modbus RTU;
• визначення обриву або замикання ліній підключених датчиків;
• цифрову фільтрацію і корекцію вимірюваної температури;
• програмування кнопками на лицьовій панелі та через ПК;
• збереження налаштувань при відключенні живлення;
• захист налаштувань від несанкціонованих змін.

Як датчики температури TR-101 може використовувати наступні типи: Pt50, Pt100, Pt500, Pt1000, Cu50, Cu100, Ni100, Ni120, Ni500, Ni1000, PTC1000.

Прилад конструктивно виконаний у пластмасовому корпусі (9 модулів типу S), призначений для кріплення на DIN-рейку.
