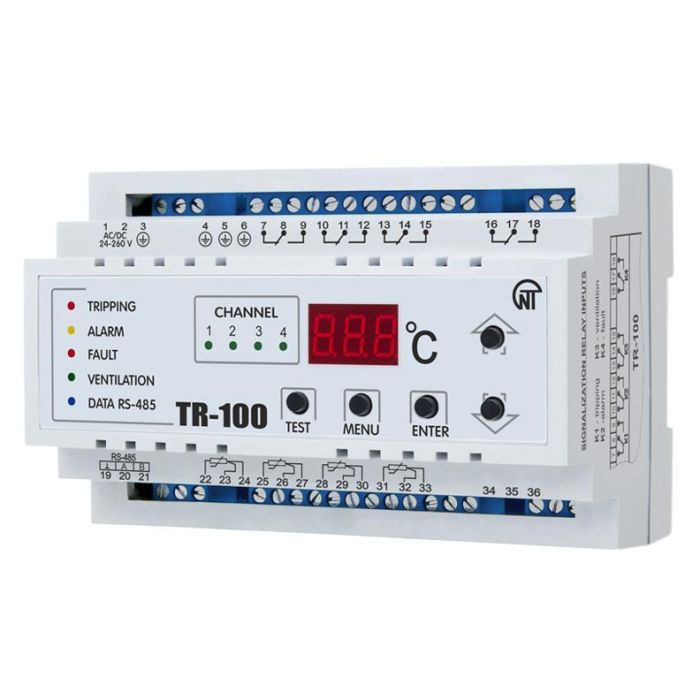

Цифрове температурне реле ТР-100, Новатек-Електро

Цифрове температурне реле ТР-100 призначений для вимірювання та контролювання температури пристрою за чотирма датчиками, що підключаються за дво- або три-провідною схемою, з наступним відображенням температури на дисплеї і видачею сигналів тривоги при виході певних параметрів за встановлені межі. ТР-100 має універсальне живлення і може використовувати будь-яку напругу від 24 до 260 В, незалежно від полярності.

Може застосовуватися для захисту:

• трифазних сухих трансформаторів з додатковим контролем температури осердя або довкілля;
• двигунів і генераторів.

У якості датчиків температури ТР-100 може використовувати такі типи:

• PT100 - платиновий датчик з номінальним опором 100 Ом, при 0 °С;
• PT1000 - платиновий датчик з номінальним опором 1000 Ом, при 0 °С;
• KTY83 - кремнієвий датчик з номінальним опором 1000 Ом, при 25 °С;
• KTY84 - кремнієвий датчик з номінальним опором 1000 Ом, при 100 °С;
• PTC (1, 3, 6 послідовне підключення) холодний опір датчика 20 – 250 Ом.
