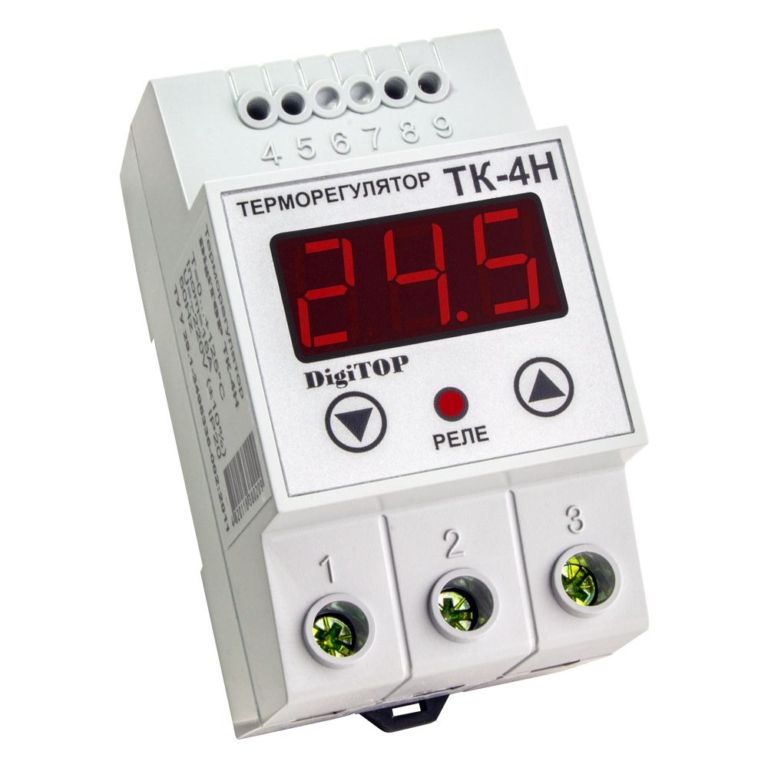

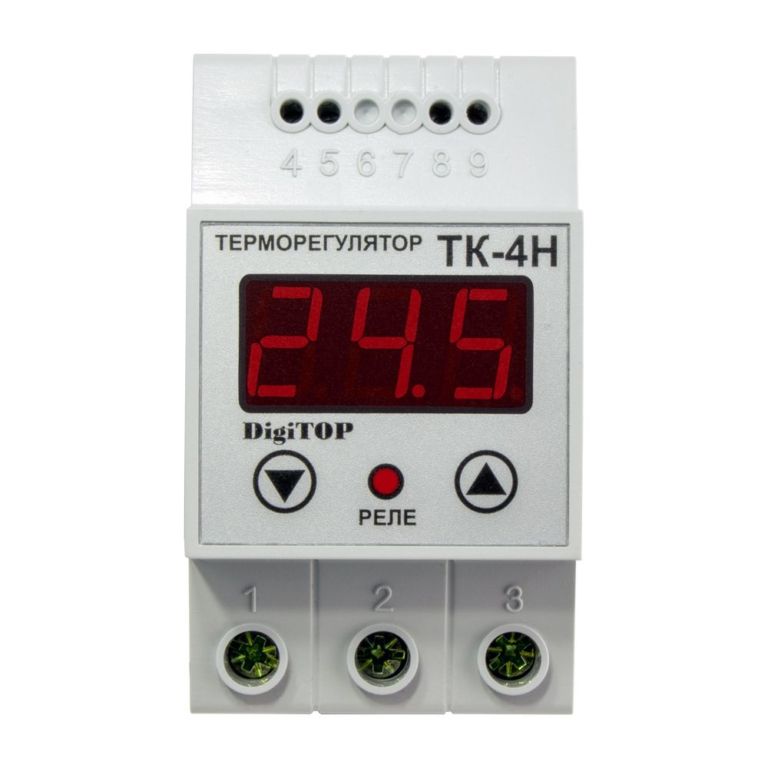

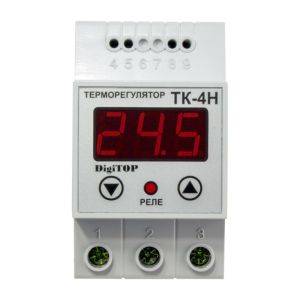

Терморегулятор ТК-4H DigiTOP

Терморегулятор (Регулятор температури) ТК-4Н призначений для контролю і підтримки температури (діапазону температур) в житлових і виробничих приміщеннях шляхом включення і відключення нагрівального обладнання. Терморегулятор відстежує температуру по одному каналу (датчику) з відображенням її поточного значення на цифровому світлодіодному індикаторі. Датчик температури (поставляється в комплекті, довжина проводу 1,5 метри) встановлюють у тій зоні, де необхідно підтримувати температурний режим. У разі необхідності кабель датчика можна наростити до 100 метрів провідником типу “вита пара”. Для простоти налаштування, працює тільки в режимі нагрівання.

Терморегулятор одноканальний (Регулятор температури) ТК-4Н DigiTOP призначений для контролю і підтримки температури (діапазона температур) в житлових і виробничих приміщеннях шляхом включення і відключення теплового обладнання. Терморегулятор відстежує температуру по одному каналу (датчику) з відображенням її поточного значення на цифровому світлодіодному індикаторі.

Для підтримки необхідної температури користувач встановлює:

• значення підтримуваної температури;
• допустиме відхилення від заданої температури (гістерезис).

Прибор не потребує калібрування навіть при заміні датчика. Для управління навантаженням використовується електромагнітне реле. Налаштування користувача вводяться в прилад за допомогою кнопок, розташованих на передній панелі пристрою. У режимах встановлення індикатора відображення будуть мигати. Усі встановлені значення зберігаються в енергонезалежній пам'яті.

Забороняється використання терморегулятора в агресивних середовищах з вмістом в атмосфері кислоти, луг, олій і т.п. Нормальна робота приладу гарантується при температурі повітря, корпусі навколишнього приладу від +5С до +50С і відносної вологості від 30 до 80%.

Екранований кабель має ємність і при великих відстанях відображає форму сигналу від датчика. Не рекомендується прокладати провід від датчика разом із силовими проводами. Длина провода від датчика може бути до 100м (рекомендується використовувати «виту пару»). Реле на виході розраховано на максимальний струм 16А при активному навантаженні. При використанні більшої потужності або реактивного навантаження (наприклад, насос) необхідно використовувати проміжне реле (контактор або пускач).

Інструкція Терморегулятор ТК-4Н

Сертифікат

Схема підключення

Габаритні розміри
