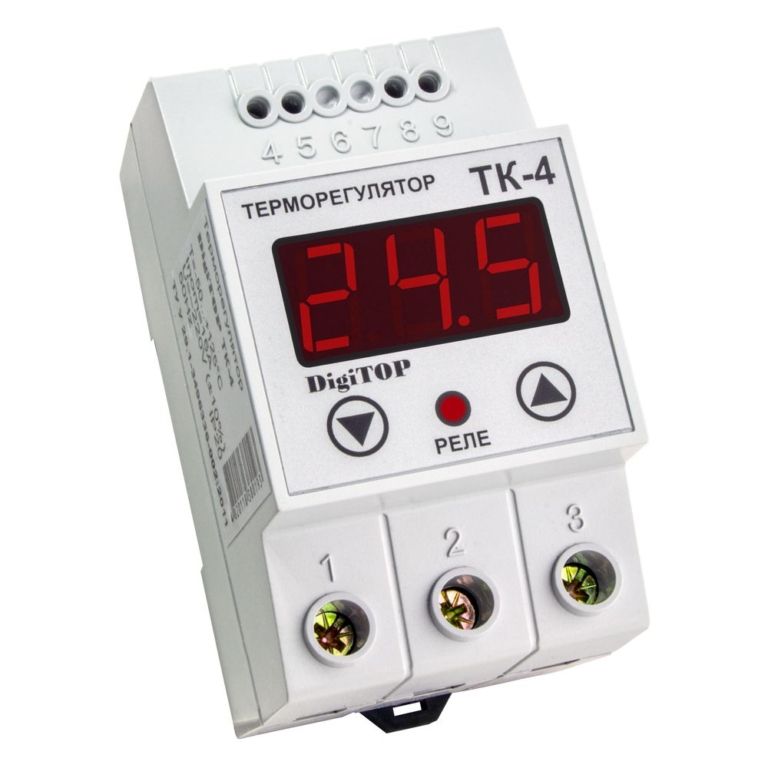

Терморегулятор ТК-4 DigiTOP

Терморегулятор одноканальний (регулятор температури) ТК-4 DigiTOP є ідеальним рішенням для контролю та збереження оптимальної температури у будинках та промислових приміщеннях. Терморегулятор забезпечує можливість автоматичного увімкнення та відключення нагрівального або охолоджуючого обладнання, таких як конвектори, масляні обігрівачі, теплові гармати, вентилятори або інші пристрої. Терморегулятор ТК-4 забезпечує постійний моніторинг температури одним каналом за допомогою датчика і відображає поточне значення на світлодіодному дисплеї.

У комплекті з терморегулятором забезпечений датчик температури DS18B20 з дротом довжиною 1.5 метра, який можна розмістити там, де необхідно забезпечити постійний температурний режим. За потреби довжину кабелю датчика можна збільшити до 100 метрів, використовуючи провідник типу «вита пара».

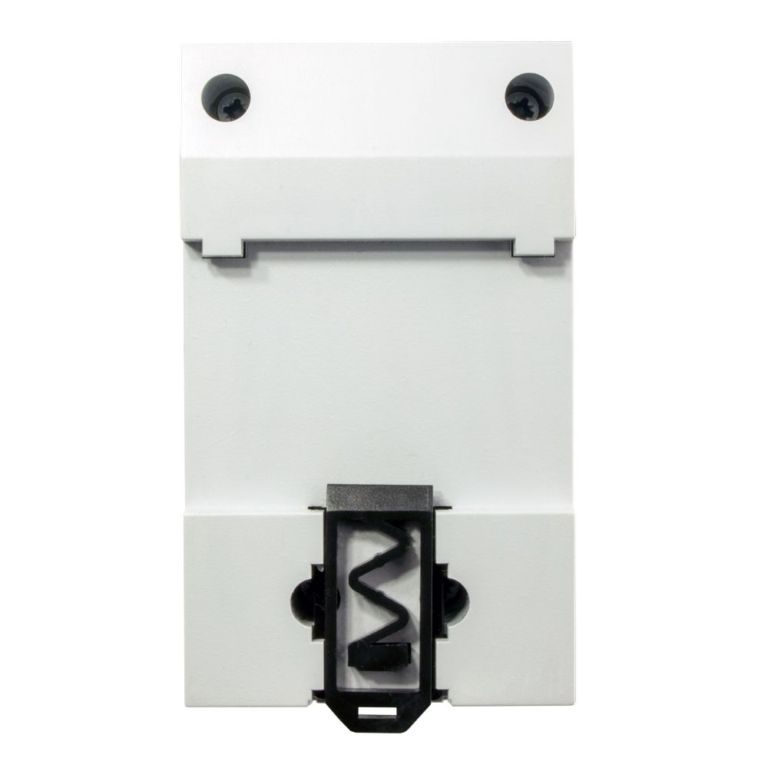

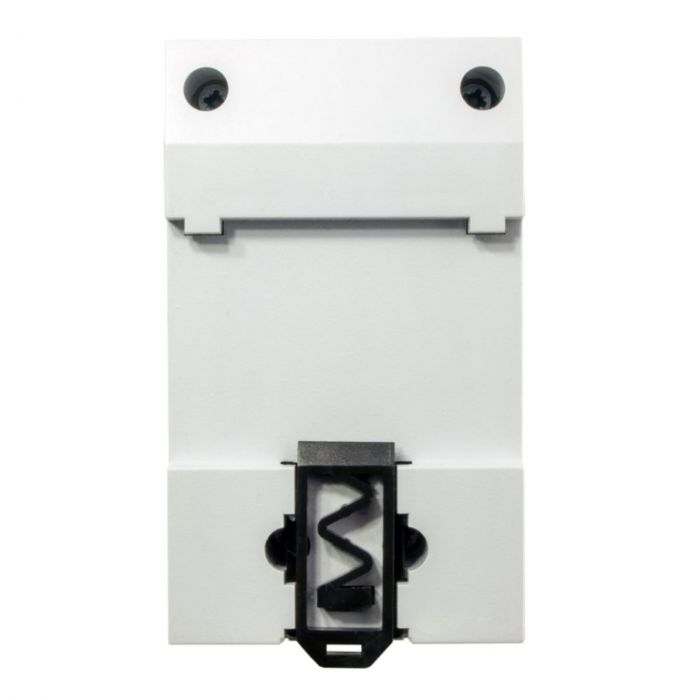

Терморегулятор має компактний корпус, який займає 3 модулі на DIN-рейці. Його потужність становить 16 А, що забезпечує ефективне функціонування системи обігріву чи охолодження.

Для зручності користувача терморегулятор ТК-4 дозволяє налаштувати такі параметри:

• Значення бажаної температури
  Користувач може встановити необхідну температуру, яку потрібно підтримувати у приміщенні. Це дозволяє досягти комфортних умов для життя або ефективної роботи виробничого приміщення.
• Допустиме відхилення
  Крім того, користувач може встановити допустиме відхилення від заданої температури. Це значення, відоме як гістерезис, вказує на інтервал, в межах якого може змінюватися температура перед тим, як пристрій автоматично увімкнеться або вимкнеться. Наприклад, якщо задана температура 20°C і гістерезис 5°C, то при досягненні 20°C пристрій відключить нагрівання, а знову включить, коли температура впаде нижче 15°C. Це дозволяє забезпечити стабільність температури у приміщенні та економію енергії.
• Режим роботи
  Користувач також може вибрати режим роботи - нагрівання або охолодження. Це залежить від типу обладнання, підключеного до пристрою. Залежно від потреб пристрій зможе керувати нагріванням приміщення, коли температура нижча за заданий поріг, або охолодженням, коли температура перевищує задане значення.



Переваги:

• Точність і комфорт – цифрові налаштування всіх параметрів дозволяють точно задати температуру і створюють індивідуальний комфорт. Налаштування зберігаються навіть при відключенні електроенергії;
• Багатофункціональність – завдяки можливості роботи при високій навантаженні (до 3,5 кВт) Ви можете підключити одночасно кілька пристроїв, таких як керамічна панель, кондиціонер, електричний котел;
• Надійність – гарантія 5 років від виробника. Ми намагаємось відповідати всім Вашим вимогам, тому наша система гарантійного та післягарантійного обслуговування максимально проста та зрозуміла;

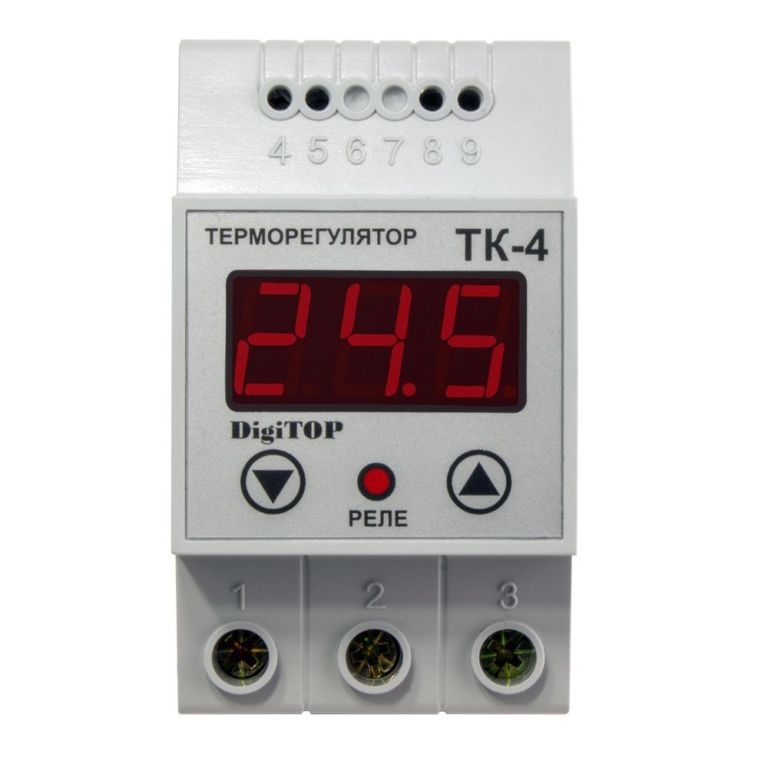

Прилад не потребує калібрування навіть при заміні датчика. Для управління навантаженням використовується електромагнітне реле. Налаштування користувача вводяться в прилад за допомогою кнопок, розташованих на передній панелі пристрою. У режимах встановлення індикатора відображення будуть мигати. Усі встановлені значення зберігаються в енергонезалежній пам'яті.

Забороняється використання терморегулятора в агресивних середовищах з вмістом в атмосфері кислоти, луг, олій і т.п. Нормальна робота приладу гарантується при температурі повітря, корпусі навколишнього приладу від +5С до +50С і відносної вологості від 30 до 80%.

Екранований кабель має ємність і при великих відстанях відображає форму сигналу від датчика. Не рекомендується прокладати провод від датчика разом із силовими проводами. Длина провода від датчика може бути до 100 м (рекомендується використовувати «виту пару»). Реле на виході розраховано на максимальний струм 16А при активному навантаженні. При використанні більшої потужності або реактивного навантаження (наприклад, насос) необхідно використовувати проміжне реле (контактор або пускач).
