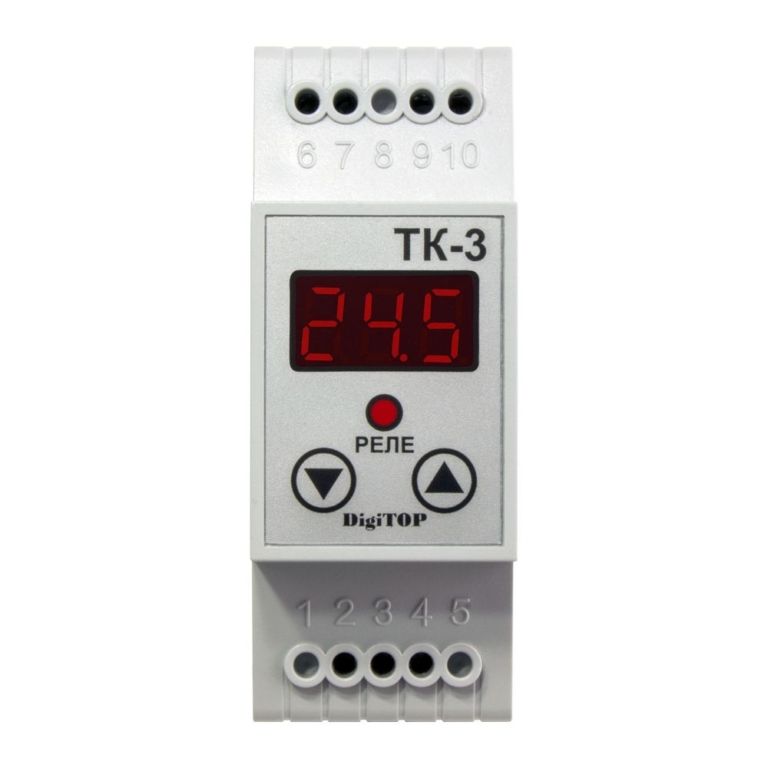

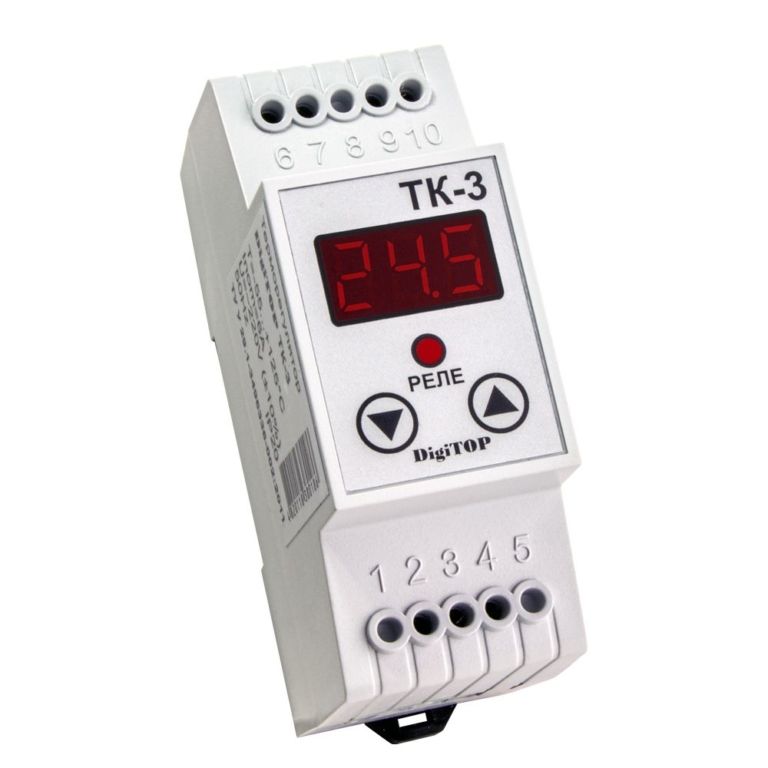

Терморегулятор TK-3 DigiTOP

Терморегулятор одноканальний (регулятор температури) ТК-3 DigiTOP є ідеальним рішенням для контролю та збереження оптимальної температури у будинках та промислових приміщеннях. Терморегулятор забезпечує можливість автоматичного увімкнення та відключення нагрівального або охолоджуючого обладнання, таких як конвектори, масляні обігрівачі, теплові гармати, вентилятори або інші пристрої. Терморегулятор ТК-3 забезпечує постійний моніторинг температури по одному каналу за допомогою датчика та відображає поточне значення на світлодіодному дисплеї.

У комплекті з терморегулятором забезпечений датчик температури DS18B20 з дротом довжиною 1.5 метра, який можна розмістити там, де необхідно забезпечити постійний температурний режим. Якщо потрібно, довжину кабелю датчика можна збільшити до 100 метрів, використовуючи провідник типу «кручена пара».

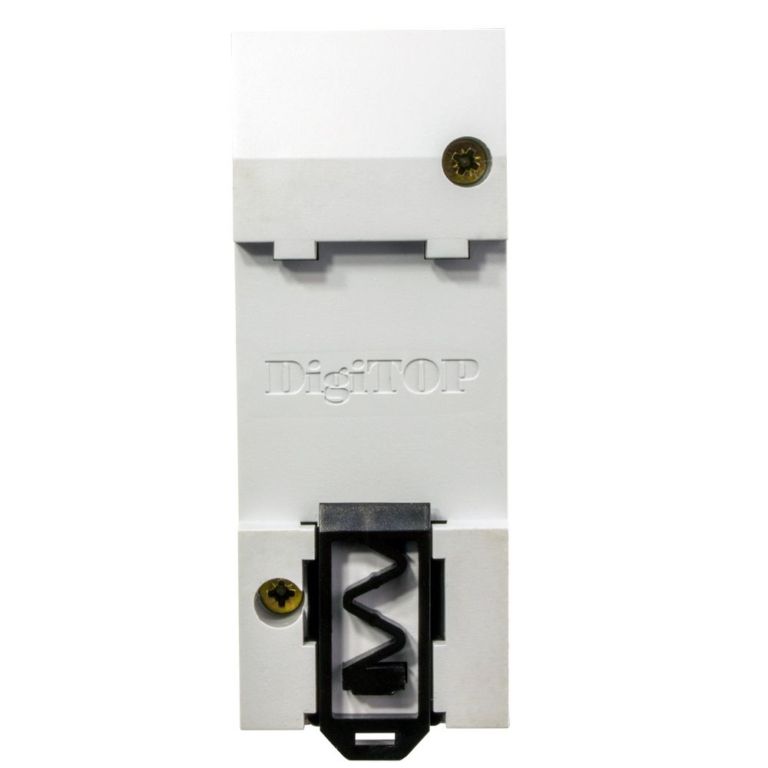

Терморегулятор має компактний корпус, що займає всього 2 модулі на DIN-рейці. Його потужність становить 6 А, що забезпечує ефективне функціонування системи обігріву чи охолодження.

Для зручності користувача терморегулятор ТК-3 дозволяє налаштувати такі параметри:

• Значення бажаної температури
  Користувач може встановити необхідну температуру, яку потрібно підтримувати у приміщенні. Це дозволяє досягти комфортних умов для життя або ефективної роботи виробничого приміщення.
• Допустиме відхилення
  Крім того, користувач може встановити допустиме відхилення від заданої температури. Це значення, відоме як гістерезис, вказує на інтервал, в межах якого може змінюватися температура перед тим, як пристрій автоматично увімкнеться або вимкнеться. Наприклад, якщо задана температура 20°C і гістерезис 5°C, то при досягненні 20°C пристрій відключить нагрівання, а знову включить, коли температура впаде нижче 15°C. Це дозволяє забезпечити стабільність температури у приміщенні та економію енергії.
• Режим роботи
  Користувач також може вибрати режим роботи - нагрівання або охолодження. Це залежить від типу обладнання, підключеного до пристрою. Залежно від потреб пристрій зможе керувати нагріванням приміщення, коли температура нижча за заданий поріг, або охолодженням, коли температура перевищує задане значення.

Переваги

• Точність та комфорт – цифрові налаштування всіх параметрів дозволяють точно задати температуру та створюють індивідуальний комфорт. Налаштування зберігаються навіть при вимкненні електроенергії.
• Компактність – завдяки компактним розмірам, не потрібне додаткове місце встановлення. Ми подбали про те, щоб пристрій мінімальних розмірів міг забезпечити Вам максимальний комфорт.
• Надійність. 5 років від виробника. Ми намагаємося відповідати всім Вашим вимогам, тому наша система гарантійного та післягарантійного обслуговування є максимально простою та зрозумілою.

Прилад не потребує калібрування навіть при заміні датчика. Для керування навантаженням використовується електромагнітне реле. Налаштування користувача вводяться в пристрій за допомогою кнопок, розташованих на передній панелі пристрою. У режимах встановлення покази індикатора блимають. Усі значення, що встановлюються, зберігаються в енергонезалежній пам'яті.

Забороняється використання терморегулятора в агресивних середовищах із вмістом в атмосфері кислот, лугів, олій тощо. Нормальна робота приладу гарантується при температурі повітря, що оточує корпус приладу, від +5С до +50С та відносної вологості від 30 до 80%.

Екранований кабель має ємність та при великих відстанях спотворює форму сигналу від датчика. Не рекомендується прокладати провід від датчика разом із силовими проводами. Довжина дроту від датчика може бути до 100 м (рекомендується використовувати «виту пару»). Реле на виході розраховане на максимальний струм 10А за активного навантаження. При використанні більшої потужності або реактивного навантаження (наприклад, насос) необхідно використовувати проміжне реле (контактор або пускач).

Інструкція Терморегулятор ТК-3

Сертифікат

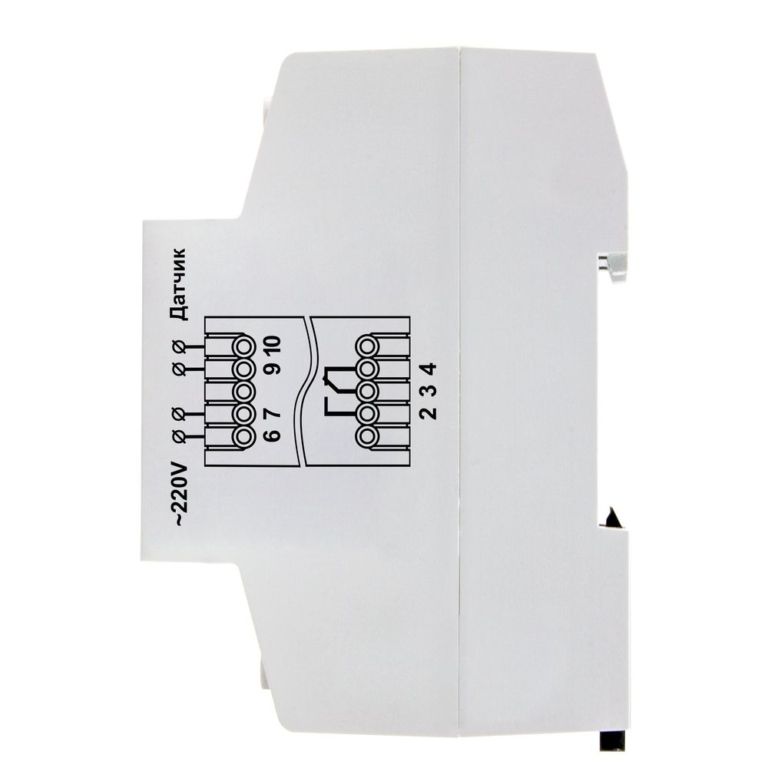

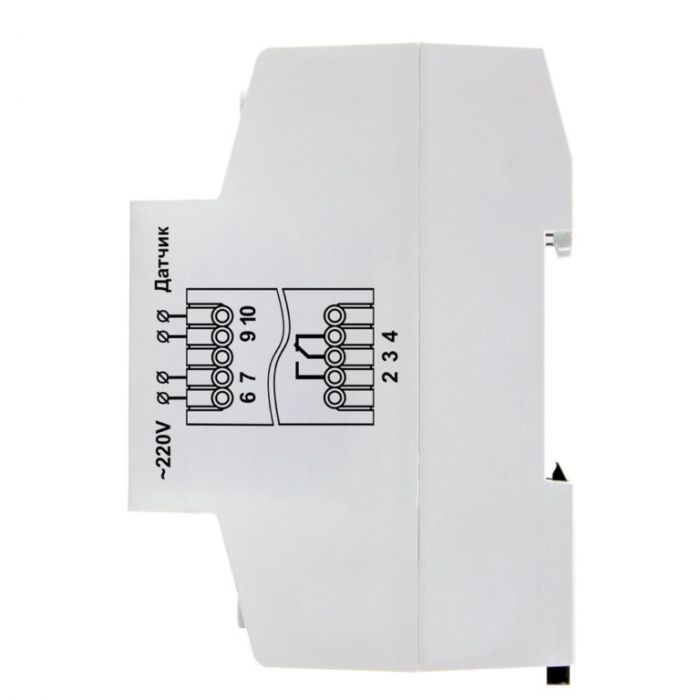

Схема підключення

Габаритні розміри
