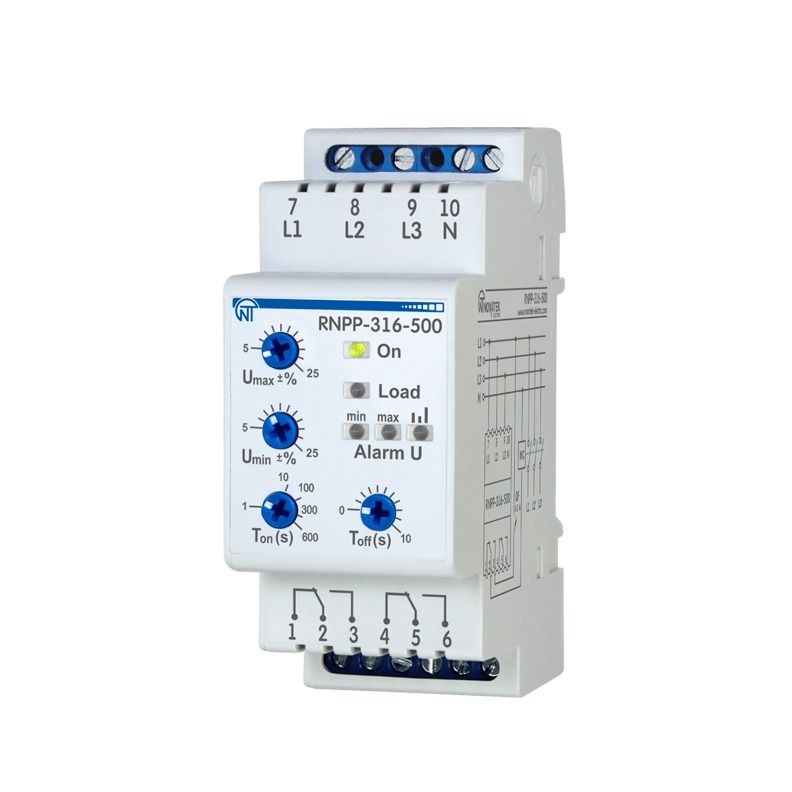

Трифазне реле напруги і контролю фаз РНПП-316-500, Новатек-Електро

Трифазне реле напруги і контролю фаз РНПП-316-500 призначене для вимірювання діючого значення лінійної напруги трифазної мережі.

Виконує наступні функції:

• відключення навантаження у разі неякісної напруги мережі;
• контроль допустимого рівня напруги;
• контроль правильного чергування та відсутності злипання фаз;
• контроль повнофазності і симетричності напруги мережі (перекосу фаз);
• контроль якості напруги мережі після відключення навантаження та автоматичного увімкнення після відновлення параметрів напруги;
• відображення аварії при виникненні аварійної ситуації.

РНПП-316-500 здійснює контроль нуля непрямим методом. У виробі передбачені можливості регулювання параметрів (порогу спрацьовування за напругою із роздільними регулюваннями уставок по мінімальній/максимальній напрузі, часу АПВ та часу затримки спрацьовування захисту).
Після відновлення параметрів напруги мережі виріб знову вмикає навантаження через час АПВ.

Виріб на виході має дві групи незалежних вихідних перекидних контактів (1-2-3, 4-5-6). В «ХОЛОДНОМУ СТАНІ» (виріб без напруги, не підключений) контакти 1-2 (4-5) замкнені, а контакти 2-3 (5-6) розімкнені.

Коли реле навантаження спрацьовує, вимкнення навантаження відбувається шляхом розриву ланцюга живлення котушки МП через контакти 2-3 (5-6).

Переваги приладу:

• підключення через пускач;
• роздільне регулювання уставок по мінімальній/максимальній напрузі;
• перекидний контакт;
• компактний розмір.

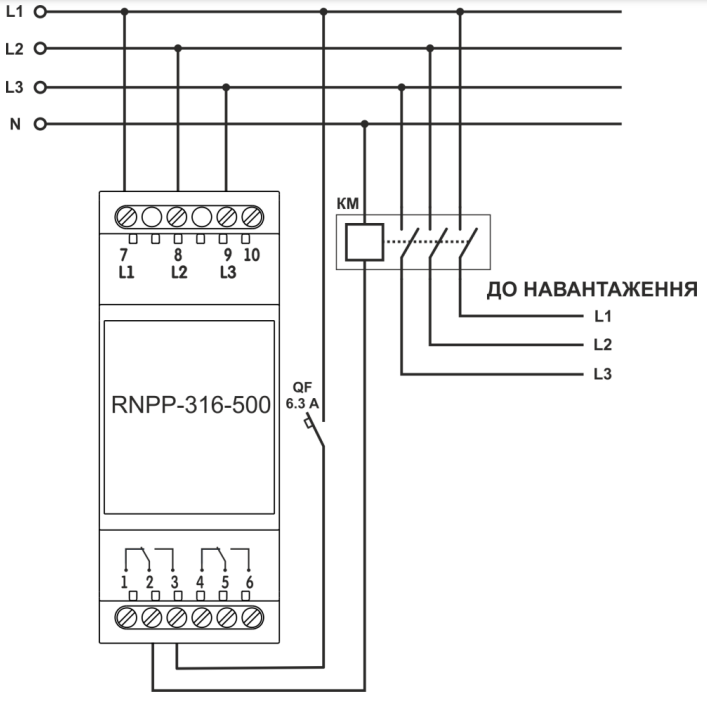

Схема підключення

Інструкція Трифазне реле напруги і контролю фаз РНПП-316-500
