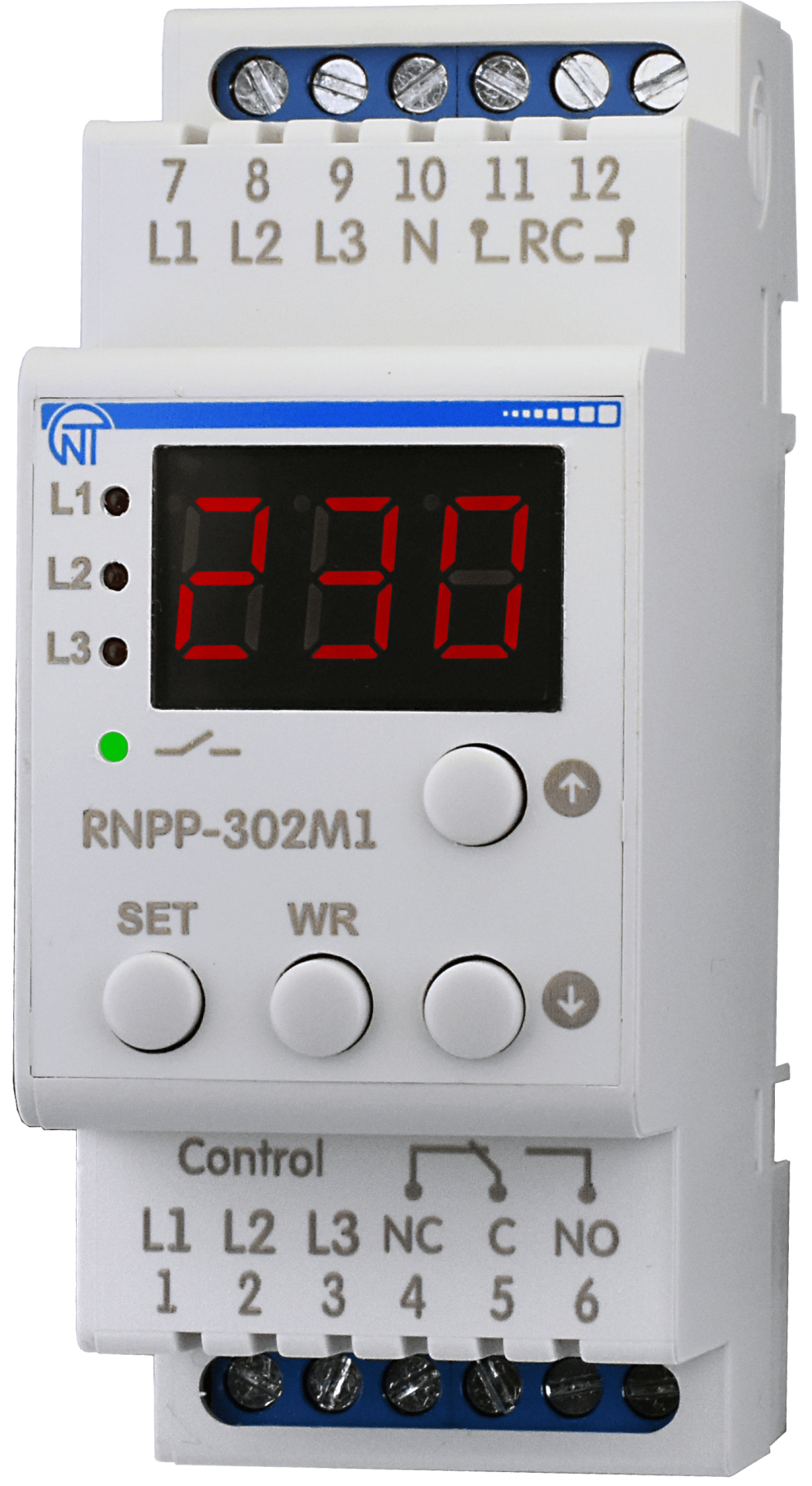

Трифазне реле напруги і контролю фаз РНПП-302М1, Новатек-Електро

Трифазне реле напруги і контролю фаз РНПП-302М1 призначене для постійного контролю рівня допустимої напруги, обриву, злипання, порушення правильної послідовності, перекосу фаз у колах змінної напруги 220/380 В (230/400 В або 240/415 В) частотою 50 Гц і відключення навантаження у випадку виникнення аварійних ситуацій. RNPP-302М1 вимірює діючі значення фазних (лінійних) напруг, у мережах із глухозаземленою або ізольованою нейтраллю і керує котушкою зовнішнього магнітного пускача (МП), що комутує коло живлення навантаження. Виріб слідкує за станом силових контактів зовнішнього МП до і після увімкнення навантаження, контролюючи їхню справність (підгоряння або злипання). RNPP-302М1 здійснює подальше автоматичне повторне ввімкнення (АПВ) після усунення причини аварії, що викликала відключення, через заданий користувачем час.

Виріб може працювати в чотирьох незалежних режимах:

• реле обриву фаз;
• реле мінімальної напруги;
• реле максимальної напруги;
• реле напруги.

RNPP-302М1 відображає діюче значення фазної (лінійної) напруги, аварію напруги, стан реле навантаження (увімкнене/вимкнене) і тип аварії.

Переваги приладу:

• контроль дозволеного рівня діючого значення фазової/лінійної напруги;
• контроль правильного чергування фаз та відсутності їх злипання;
• контроль повнофазності та симетричності мережевої напруги;
• контроль стану силових контактів магнітного пускача до та після увімкнення навантаження;
• вимикання навантаження шляхом розмикання ланцюга живлення котушки магнітного пускача у разі виникнення умов для спрацьовування із часом спрацювання, що заданий користувачем;
• контроль якості напруги мережі після відключення навантаження та його автоматичне увімкнення після відновлення параметрів напруги із часом автоматичного повторного вмикання;
• візуальне відображення всіх видів аварій напруги мережі та відмови перемикання силових контактів магнітного пускача.
