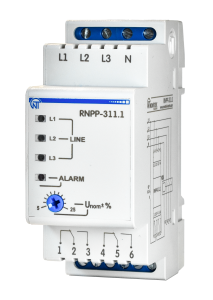

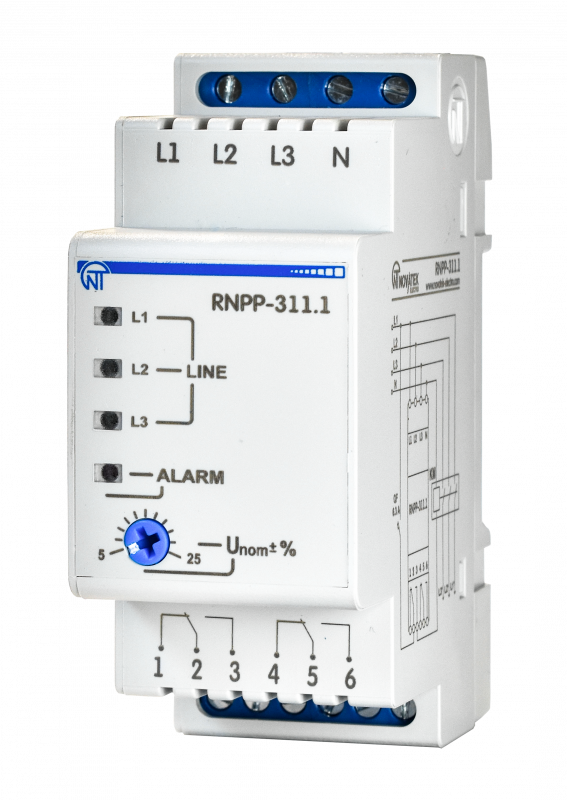

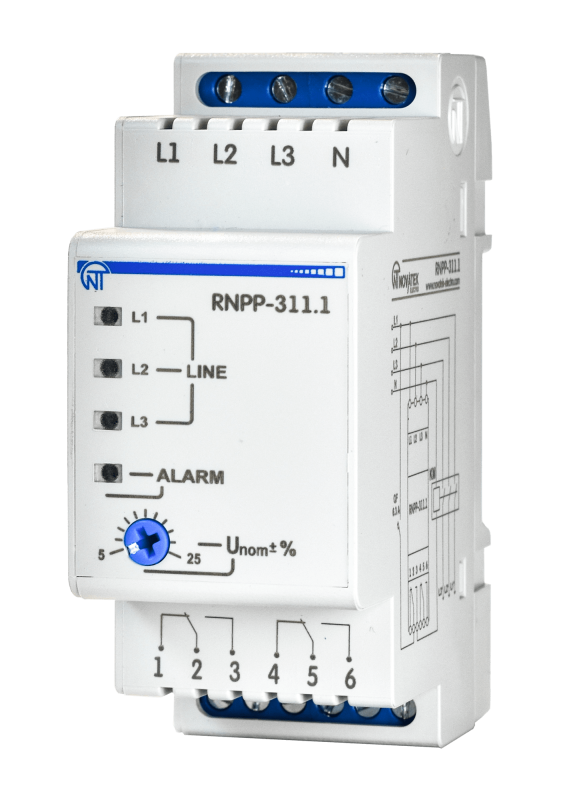

Трифазне реле напруги і контролю фаз РНПП-311.1, Новатек-Електро

Трифазне реле напруги і контролю фаз РНПП-311.1 призначене для вимкнення навантаження 400 В 50 Гц у разі:

• недопустимих коливань напруги в мережі з тривалістю не менше 0.02 с;
• порушення амплітудної симетрії напруги мережі (перекосу фаз);
• обриву, порушення послідовності та злипання фаз.

RNPP-311.1 постійно контролює значення напруг в трифазній мережі, зіставляючи їх із значеннями, що встановлені Користувачем регулятором Unom±%.
Виріб вимикає навантаження, якщо значення напруги виходить за межі, що задані користувачем. RNPP-311.1 має одну поєднану регульовану уставку спрацьовування за максимальною / мінімальною напругою. Наприклад: в положенні 10% буде спрацьовувати у разі підвищення / пониження напруги на
10% від номінальної.

Виріб може знаходитися в наступних станах: нормальної роботи; аварії за напругою; витримки часу АПВ.

Стан Нормальна робота:

• напруга мережі знаходиться у межах, що задані Користувачем при налаштуванні виробу;
• скінчився час АПВ;
• обладнання, що захищається, підключене до мережі;
• індикатор «ALARM» не горить;
• горять індикатори «LINE».

Стан Аварія за напругою:

• напруга мережі вийшла за межі, що задані Користувачем при налаштування виробу, на час більший, ніж вказаний у технічних характеристиках;
• обладнання, що захищається, відключене від мережі, горить індикатор «ALARM»;
• у разі обриву фази відповідний індикатор «LINE» не горить.

Стан Витримка часу АПВ:

Відлік часу АПВ починається з моменту подання живлення або виникнення аварії. Після завершення часу АПВ виріб перейде до стану Нормальна робота, якщо параметри напруги мережі відновилися після аварії.

Переваги приладу:

• просте налаштування;
• підключення через пускач;
• компактний розмір;
• перекидний контакт;

Сфера застосування:

• для контролю фазових та лінійних напруг в трифазній мережі;
• для захисту трифазного або, в деяких випадках, однофазного обладнання від аварій в трифазній мережі, як-то: аварія за напругою, неправильне чергування та злипання фаз, неповнофазність та несиметричність напруги;
• ідеально підходить для захисту холодильних та вентиляційних установок.

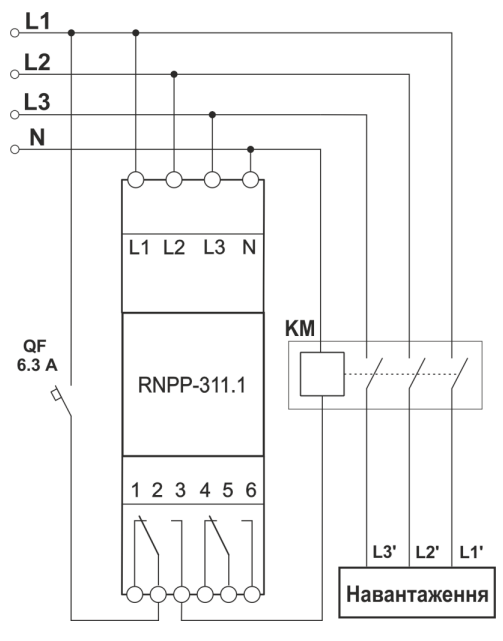

Схема підключення
