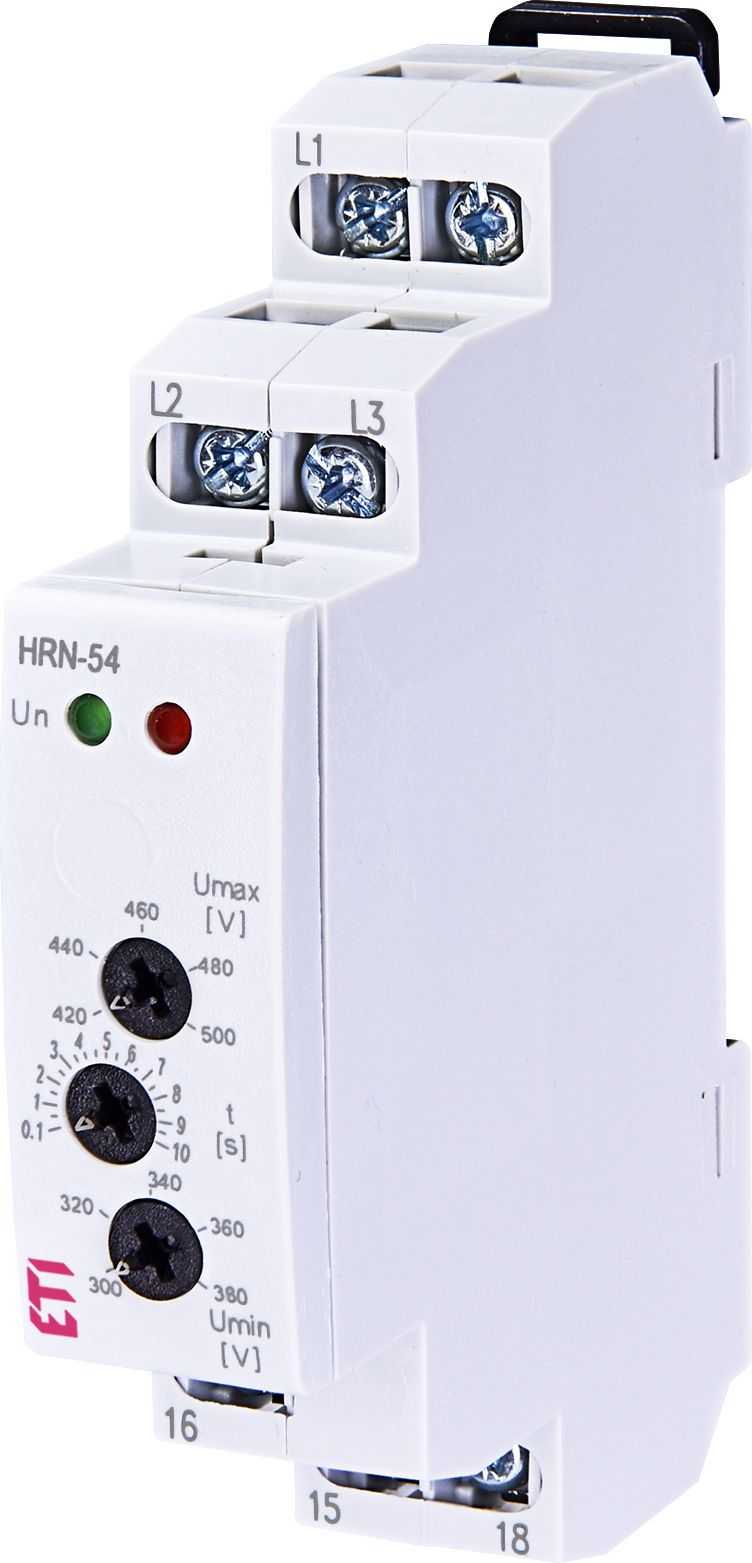

Реле контролю напруги і послідовності фаз HRN-54 3x400AC (3F, 1x8A_AC1) без нейтралі, ETI [002471416]

Реле контролю напруги і послідовності фаз HRN-54 контролюєть два діапазони напруг Umin та Umax у трифазних мережах, а також послідовність та обрив фаз.

Особливості:

• живлення від контрольованої мережі;
• відстежує послідовність, обрив фаз і величину напруги;
• верхні та нижні межі напруги , що налаштовуються , у яких контактна група на виході розмикається;
• затримка часу, що налаштовується.

HRN-54 - живлення здійснюється від усіх фаз. Це означає, що реле при обриві однієї з фаз зберігає усі свої функції.

Функції: реле у 3-фазній мережі відстежує величину міжфазної напруги. Можливо налаштувати два незалежні рівні напруги і таким чином контролювати, наприклад, підвищену та знижену напругу окремо. У нормальному стані, коли напруга коливається в межах між налаштованими рівнями, вихідне реле замкнене, а червоний LED не світиться. При підвищенні або зниженні напруги вихідне реле розмикається і спалахує червоний LED (LED вказує на аварійний стан – при «роботі затримки» блимає). При неправильному чергуванні фаз спалахує червоний LED (контакт вихідного реле розмикається). Якщо напруга знизиться нижче 60% від Un – реле розімкнеться без затримки (LED вказує на аварійний стан).
