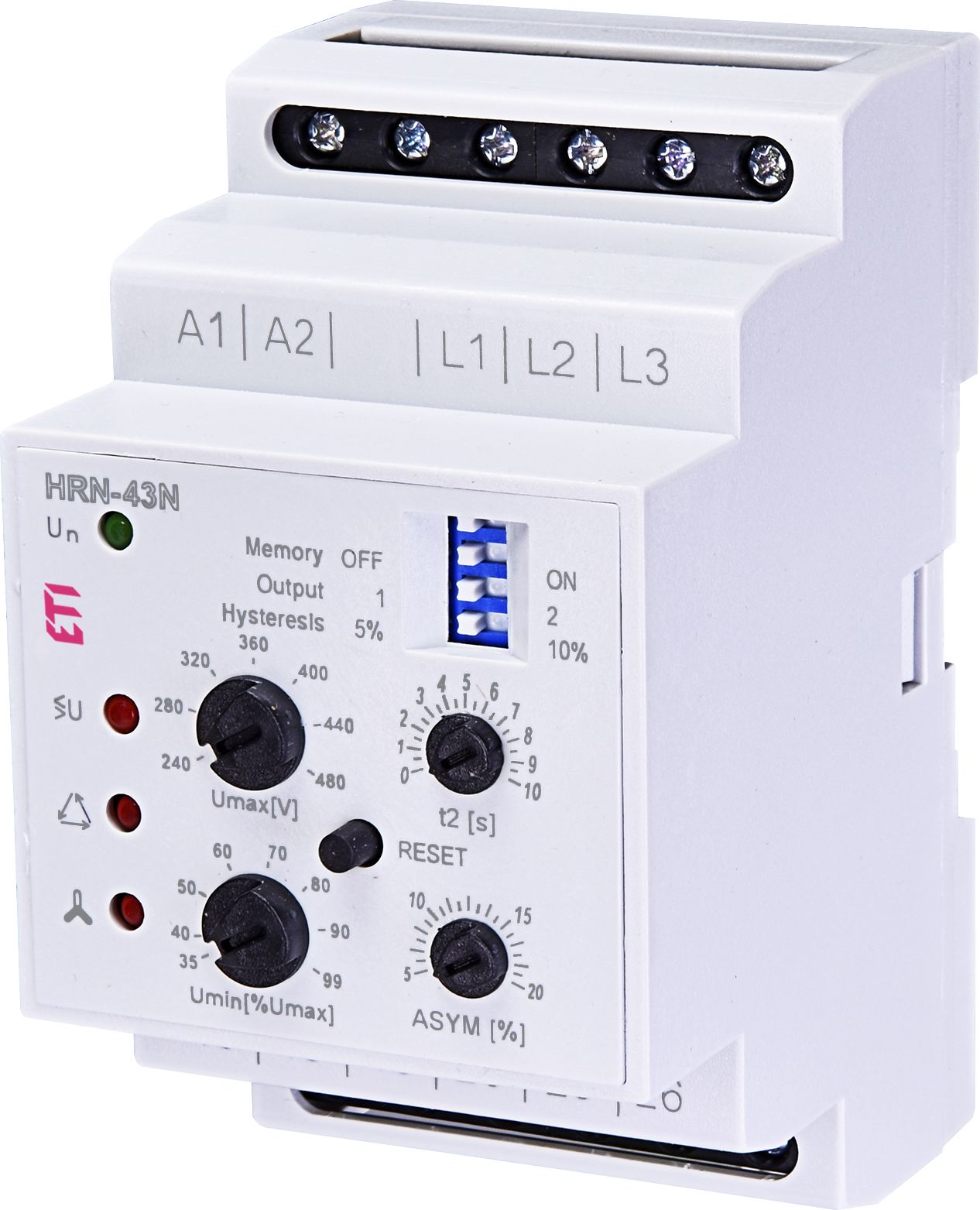

Реле контролю напруги HRN-43N 400V AC (3F, 2x16A_AC1) з нейтраллю, ETI [002471430]

Реле контролю напруги HRN-43N 400 В застосовується для контролю мінімального (Umin) та максимального (Umax) рівнів напруги, асиметрії фаз, послідовності та обриву фаз.
Контроль напруги: налаштовується верхній рівень Umax у межах 138 – 276 В (система 3x400/230 В, з нейтраллю) та нижній рівень Umin у межах 35-99% Umax. Якщо будь-яка з фаз вийде за межі встановленого діапазону, вихідне реле після закінчення встановленої затримки, яка призначена для придушення короткочасних піків, розімкне вихідний контакт. Вихідний контакт реле знову замкнеться при поверненні напруги до контрольованого діапазону та подолання встановленого гістерезису (який вибирається з двох значень DIP перемикачем). При випаданні 2 та 3 фаз одночасно відбудеться миттєве вимкнення реле, незважаючи на налаштування затримки t2.
Послідовність фаз: контролює правильну послідовність фаз. Вихідні контакти розімкнуться при включенні пристрою
з неправильною послідовністю фаз.
Асиметрія: налаштовується рівень асиметрії між окремими фазами не більше 5-20%. При порушенні
встановленої асиметрії розімкнеться контакт вихідного реле і засвітиться LED-індикатор, що
вказує на асиметрію. Встановлено затримки часу Т1, Т2 та гістерезис при переході в нормальний
стан. Контроль асиметрії можна вимкнути DIP перемикачем ASYM.

Особливості:

• гальванічно ізольоване живлення AC 400 В;
• функція „MEMORY” - для повернення з аварійного режиму у нормальний потрібно натиснути кнопку «RESET» на передній панелі пристрою;
• два вихідних реле, з можливістю вибору функцій другого реле (незалежно / паралельно);
• фіксована (t1) та налаштована (t2) затримка часу;
• стійкість до індуктивної напруги (наприклад від двигунів).
