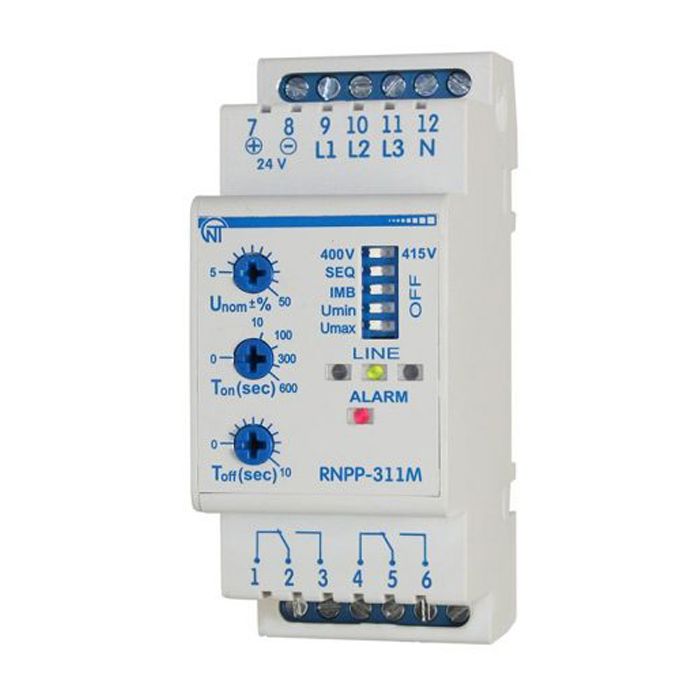

Трифазне реле напруги і контролю фаз РНПП-311М (24В), Новатек-Електро

Трифазне реле напруги і контролю фаз РНПП-311М (24 В) призначене:

• для контролю допустимого рівня напруги;
• для контролю правильного чергування і відсутності злипання фаз;
• для контролю повнофазності і симетричності напруги мережі (перекосу фаз);
• для вимкнення навантаження при неякісній напрузі мережі;
• для контролю напруги мережі після вимкнення навантаження і автоматичного увімкнення її після відновлення параметрів напруги;
• для відображення аварії при виникненні аварійної ситуації і відображення наявності напруги на кожній фазі.

RNPP-311M (24В) здійснює контроль нуля непрямим методом. У виробі передбачені можливості регулювання параметрів (порогу спрацьовування за напругою, часу АПВ і часу затримки спрацьовування захисту), вибору напруги мережі, що контролюється (400 В або 415 В) і набору захисних функцій. Після відновлення параметрів напруги мережі виріб знову вмикає навантаження через час АПВ.

РНПП-311М (24В) працює в різних режимах:

• контроль мінімальної / максимальної напруги;
• контроль мінімальної напруги;
• контроль максимальної напруги;
• контроль наявності фаз;
• контроль неправильного чергування і наявності злипання фаз;
• контроль перекосу фаз.

Контроль наявності фаз зберігається в будь-якому режимі роботи. В усіх режимах роботи виріб спрацьовує при обриві фаз або зниженні напруги нижче 100 B на одній або декількох фазах за фіксований час 0.2 с.

Переваги приладу:

• підключення через пускач;
• можливість відключення захисних функцій;
• перекидний контакт;
• компактний розмір;
• живлення 24 В постійного струму;
• декілька режимів роботи.

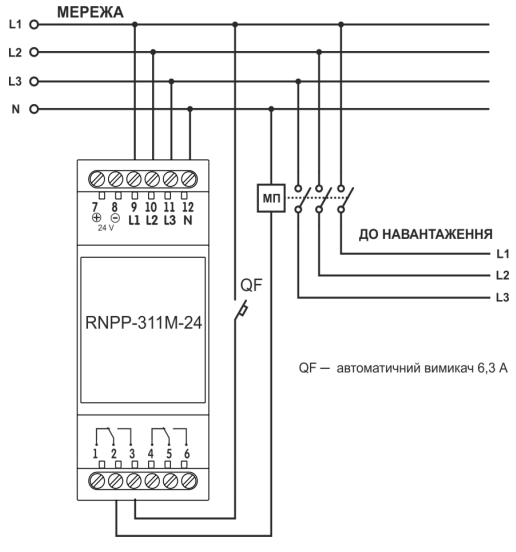

Схема підключення

Інструкція Трифазне реле напруги і контролю фаз РНПП-311М (24 В)
