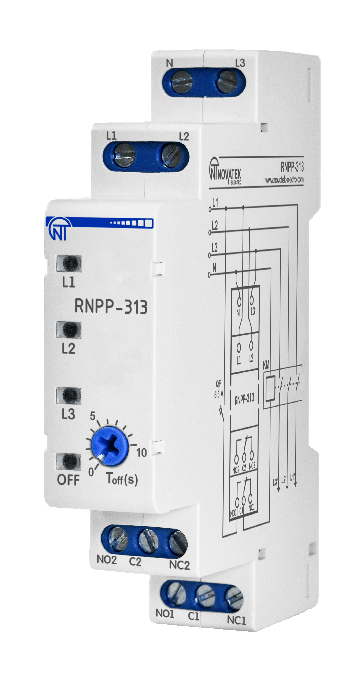

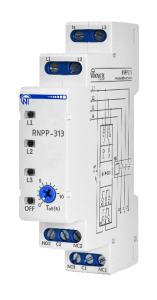

Трифазне реле напруги і контролю фаз РНПП-313 призначене для захисту трифазних споживачів від основних видів аварії в електричній мережі.

Виконує наступні функції:

• контроль допустимого рівня напруги;
• контроль правильного чергування та відсутності злипання фаз;
• контроль повнофазності та симетричності напруги мережі (перекосу фаз);
• вимкнення навантаження при неякісній напрузі мережі;
• контроль якості напруги мережі після вимкнення навантаження та автоматичного увімкнення його після відновлення параметрів напруги;
• відображення аварії при виникненні аварійної ситуації та відображення наявності напруги на кожній фазі;
• контроль обриву нуля.

У виробі передбачені можливості регулювання часу затримки спрацьовування захисту по порекосу фаз. Після відновлення параметрів напруги мережі виріб знову вмикає навантаження через час АПВ.

У виробі використаний імпульсний блок живлення, що дозволяє використовувати РНПП-313 у ланцюгах із значними спотвореннями форми напруги живлення.

РНПП-313 може працювати в наступних режимах:

• Контроль мінімальної напруги. У цьому режимі при зниженні напруги мережі нижче ніж 195 В захищуване обладнання відключиться від мережі.
• Контроль максимальної напруги. У цьому режимі, коли напруга мережі підвищується вище 260 В захищуване обладнання відключиться від мережі.
• Контроль наявності фаз. В цьому режимі у разі обриву однієї з фаз захищуване обладнання відключиться від мережі.
• Контроль неправильного чергування і наявності злипання фаз. У цьому режимі у разі неправильного підключення або за наявності злипання однієї з фаз захищуване обладнання відключиться від мережі.
• Контроль перекосу фаз. У цьому режимі при різниці напруг між фазами більше за 40 В захищуване обладнання відключиться від мережі. 6) Контроль обриву нуля. У разі обриву нуля захищуване обладнання відключиться від мережі та згаснуть індикатори LINE та OFF.

Контроль наявності фаз зберігається в будь-якому режимі роботи виробу. В усіх режимах роботи виріб спрацьовує при обриві фаз або зниженні напруги нижче 100 В на одній або декількох фазах за фіксований час 0.25 секунди.

Переваги приладу:

• підключення через пускач;
• перекидний контакт;
• дуже компактний розмір;
• перешкодозахищеність завдяки імпульсному блоку живлення;
• просте налаштування.

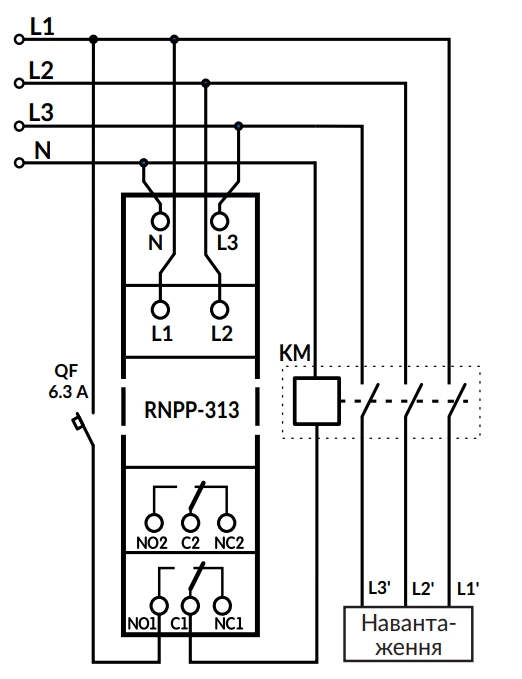

Схема підключення

Інструкція Трифазне реле напруги і контролю фаз РНПП-313
