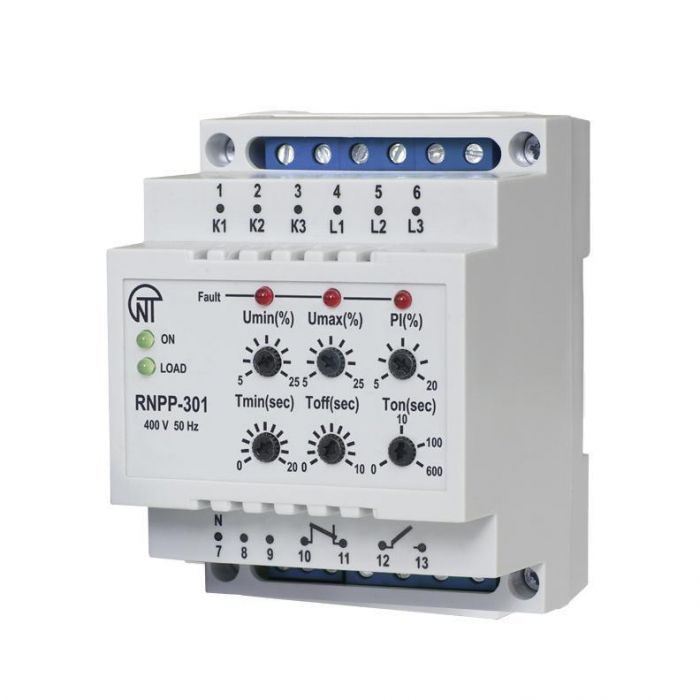

Трифазне реле напруги і контролю фаз РНПП-301, Новатек-Електро

Трифазне реле напруги і контролю фаз РНПП-301 призначене для захисту трифазних споживачів від основних видів аварії в електричній мережі, таких як:

• вихід діючого значення напруги за межі допустимих порогів;
• порушення послідовності і злипання фаз;
• порушення полнофазності і симетричності мережевої напруги.

Пристрій контролює основні параметри електричної мережі та при їх відхиленні відключає навантаження. Реле також стежить за станом силових контактів зовнішнього магнітного пускача до і після включення навантаження, контролюючи їх справність (підгорання або злипання).

Світлодіоди на лицьовій панелі реле показують:

• наявність напруги в мережі;
• стан навантаження (включено або відключено);
• вид аварії, що сталася.

Шість регулювальних потенціометрів, винесених на лицьову панель, дозволяють користувачеві встановити:

• поріг спрацьовування по максимально допустимому значенню напруги;
• поріг спрацьовування по мінімально допустимому значенню напруги;
• поріг допустимого значення перекосу фаз;
• час спрацьовування відключення навантаження при аварійному зниженні напруги;
• час працьовування відключення навантаження при інших видах аварії мережі;
• затримку часу включення навантаження після відновлення параметрів мережі.

Пристрій може працювати в режимі контролю фазної або лінійної напруги (за вибором користувача).

Переваги приладу:

• контроль дозволеного рівня діючого значення фазової/лінійної напруги;
• контроль правильного чергування фаз та відсутності їх злипання;
• контроль повнофазності та симетричності мережевої напруги;
• контроль стану силових контактів магнітного пускача до та після увімкнення навантаження;
• вимикання навантаження шляхом розмикання ланцюга живлення котушки магнітного пускача у разі виникнення умов для спрацьовування із часом спрацювання (Тср), що заданий користувачем;
• контроль якості напруги мережі після відключення навантаження та його автоматичне увімкнення після відновлення параметрів напруги із часом автоматичного повторного вмикання (Твкл);
• візуальне відображення всіх видів аварій напруги мережі та відмови перемикання силових контактів магнітного пускача.
