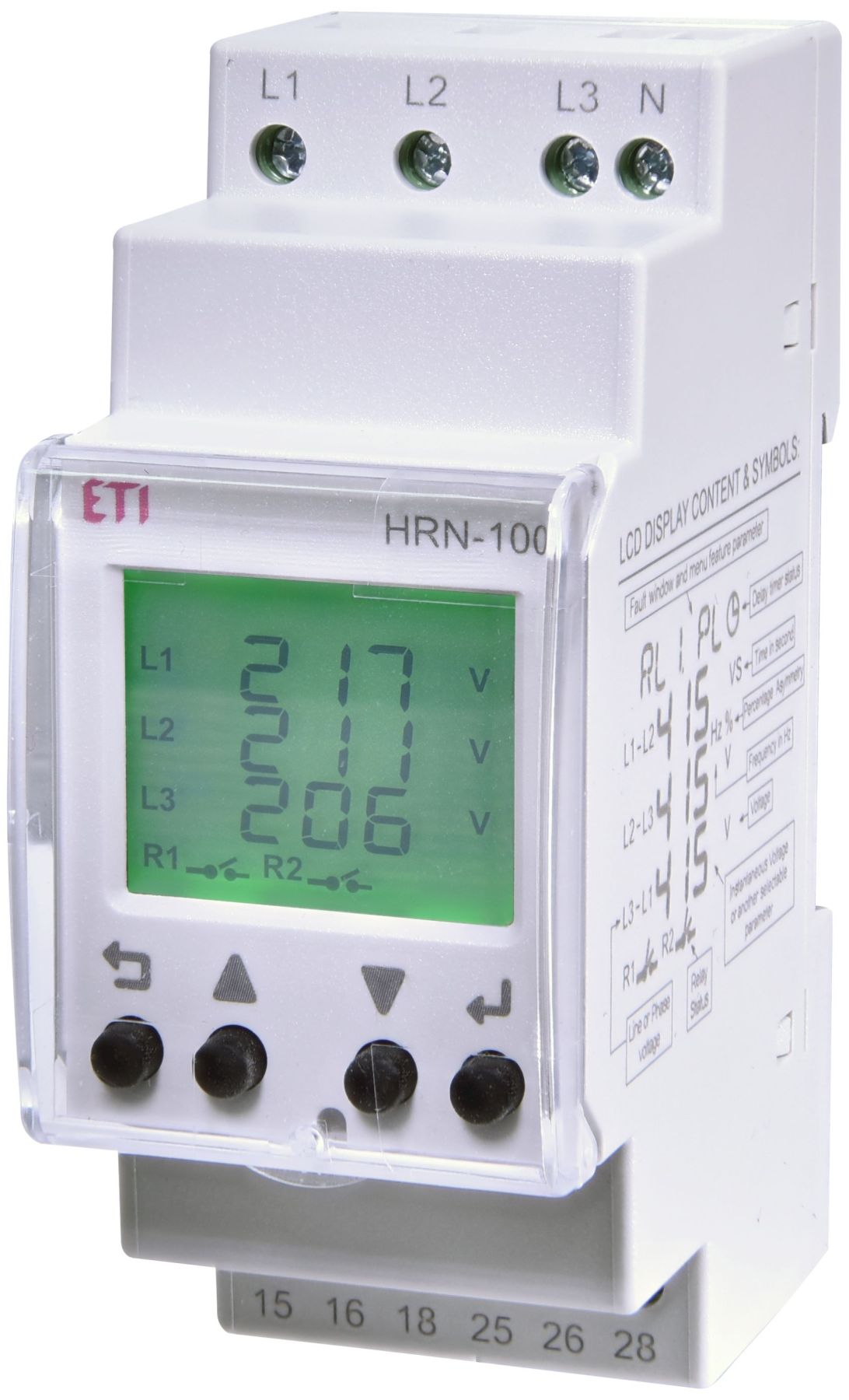

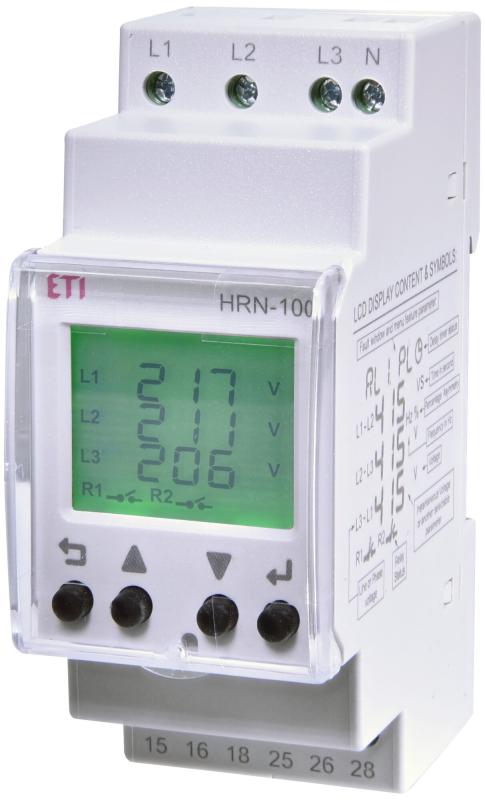

Багатофункціональне реле контролю напруги HRN-100 (3F, 2x5A_AC1), ETI [002470303]

Багатофункціональне реле контролю напруги HRN-100 призначене для контролю мінімального (Umin) та максимального (Umax) рівнів напруги, частоти, асиметрії фаз, послідовності та обриву фаз.

Особливості:

• 3-провідне або 4-провідне підключення (з нульовим провідником або без нього);
• контролює високу та низьку напругу, частоту, асиметрію, послідовність та обрив фаз у 3-фазній мережі;
• дозволяє контролювати зникнення напруги, послідовність та асиметрію фаз, включаючи обрив нульового провідника (тільки для 4-провідного підключення);
• пристрій отримує живлення від контрольованої напруги;
• обидва контакти можна налаштувати індивідуально;
• вимірює дійсне ефективне значення напруги змінного струму (True RMS);
• додаткове налаштування затримки реакції вихідного контакту на виміряне значення, стан помилки або переходу зі стану помилки до стану «ОК», включаючи можливість затримки спрацьовування вихідних контактів після підключення живлення;
• можливість автоматичного або ручного переходу зі стану помилки (пам’ять);
• вибіркове замикання або розмикання вихідного контакту під час вимірювання стану помилки (Fail Safe/ Non Fail Safe);
• захист паролем від несанкціонованої зміни налаштувань;
• цифровий дисплей із підсвічуванням та можливістю моніторингу поточного стану мережі, включаючи можливі збої;
• останні п’ять станів помилок зберігаються в історії, яку можна переглянути ретроспективно;
• прозора кришка, що пломбується, для дисплея та елементів керування.

Функції HRN-100:

• Підвищена/знижена напруга. Опис функції: Після подачі живлення/контрольованої напруги йде відлік часу затримки PON - під час відліку часу вихідний контакт знаходиться в стані помилки - в режимі FAIL SAFE (розімкнений). Після закінчення даної часової затримки, якщо контрольована напруга знаходиться в діапазоні Umin ... Umax, вихідний контакт замикається. 1) Якщо контрольована напруга перевищує встановлене значення Umax, починається відлік часу затримки до стану помилки (TOFF). Після закінчення даної часової затримки вихідний контакт розмикається. 2) Якщо контрольована напруга знижується нижче значення Umax, зменшеного на встановлений гістерезис, почнеться відлік часу затримки до стану OK (TON). Після закінчення часу вихідний контакт замикається. 3) Якщо тривалість стану помилки (Δt) менша за встановлене значення TOFF, стан вихідного контакту не змінюється. 4) Якщо контрольована напруга знижується нижче значення Umin, починається відлік часу затримки до стану помилки (TOFF). Після закінчення часу вихідний контакт розмикається. 5) Якщо контрольована напруга перевищує значення Umin, збільшене на встановлений гістерезис, почнеться відлік часу затримки до стану OK (TON). Після закінчення часу вихідний контакт замикається. 6) Якщо тривалість стану помилки (Δt) менша за встановлене значення (TOFF), стан вихідного контакту не змінюється.
• Послідовність фаз. Опис функції: 1) Після подачі живлення/контрольованої напруги йде відлік часу затримки PON - під час відліку часу вихідний контакт знаходиться в стані помилки - у режимі FAIL SAFE (розімкнений). По закінченню часу, якщо послідовність фаз правильна, вихідний контакт замикається. 2) Якщо після закінчення часу затримки PON послідовність фаз неправильна, вихідний контакт залишається розімкненим (стан помилки).
• Асиметрія, обрив фаз. Опис функції: Після подачі живлення/контрольованої напруги йде відлік часу затримки PON - під час відліку вихідний контакт перебуває у стані помилки - у режимі FAIL SAFE (розімкнений). Після закінчення відліку часу, якщо асиметрія фаз нижче встановленого значення (абсолютного або відсоткового - дивись „Технічні параметри”), вихідний контакт замикається. 1) Якщо фазна асиметрія перевищує встановлене значення, починається відлік часу затримки до стану помилки (TOFF). Після закінчення даної часової затримки вихідний контакт розмикається. 2) Якщо фазна асиметрія знижується нижче встановленого значення, починається відлік часу затримки до стану OK (TON). Після закінчення даної часової затримки вихідний контакт замикається. 3) Якщо тривалість стану помилки (Δt) менша за встановлене значення TOFF, стан вихідного контакту не змінюється. 4) Якщо відбувається обрив фази, починається відлік часу затримки TOFF. По закінченню даної часової затримки вихідний контакт розмикається. 5) Якщо відновлюється пошкоджена фаза, починається відлік часу затримки до стану OK (TON). Після закінчення даної часової затримки вихідний контакт замикається. 6) Якщо тривалість стану помилки (Δt) менша за встановлене значення TOFF, стан вихідного контакту не змінюється.
