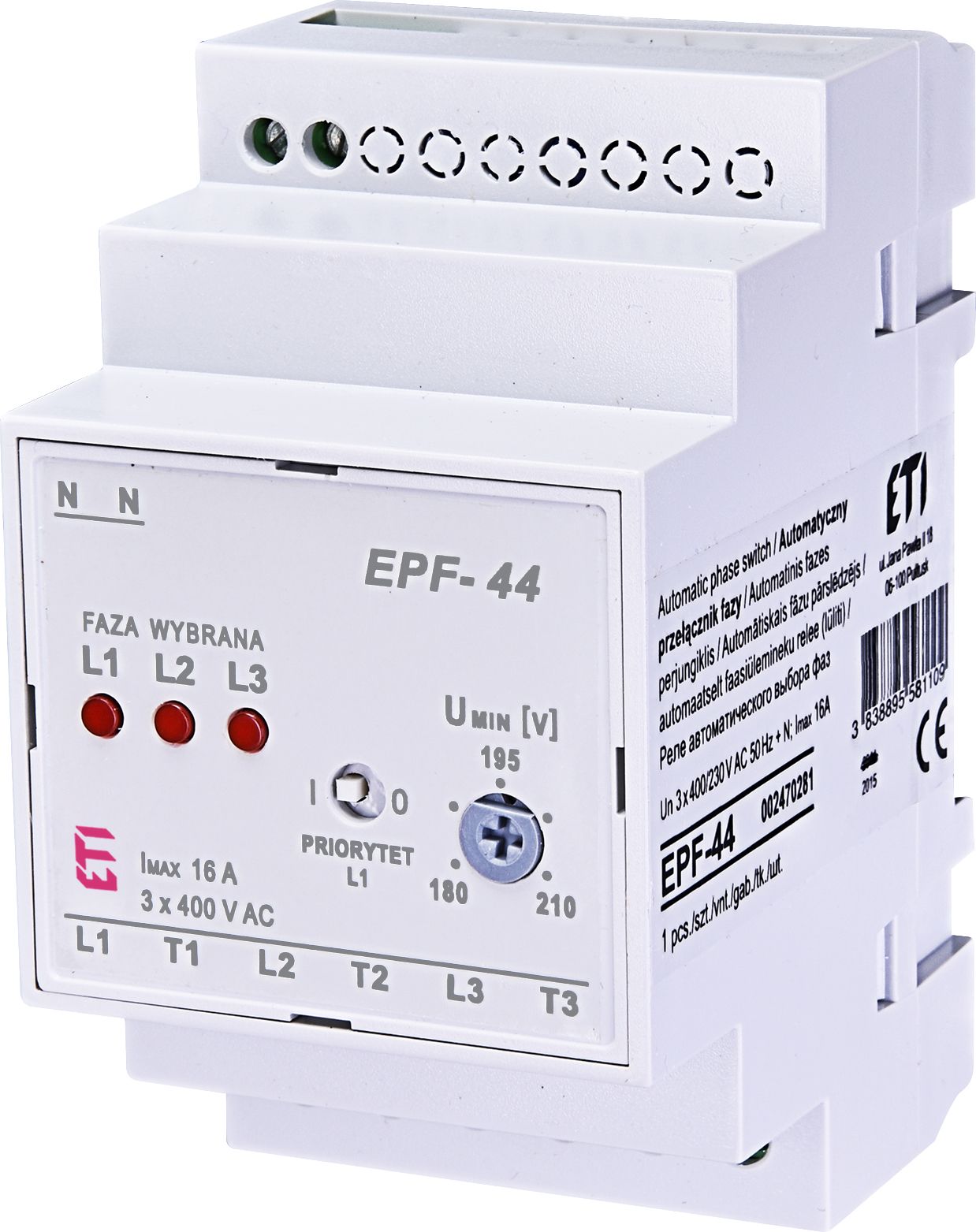

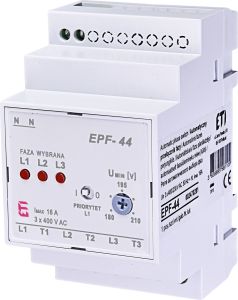

Реле автоматичного вибору фаз EPF-44 230/400V (180-210V AC), ETI [002470281]

Реле автоматичного вибору фаз EPF-44 230/400 В (180-210 В AC) - реле автоматичного вибору фаз застосовуються з метою забезпечення безперебійного живлення однофазного навантаження (обладнання) при зниженні напруги або обриву однієї або двох фаз трифазної мережі живлення. Має можливість вибору пріоритетної фази. Реле EPF-44 має незалежні виходи, які дають можливість підключення контакторів для збільшення струму навантаження (пристроїв) понад 16A (AC1).

ОПИС ТА ПРИНЦИП РОБОТИ РЕЛЕ
Завданням пристрою є забезпечення безперебійної роботи однофазних споживачів. Пристрій контролює величину напруги в мережі і в момент її зниження або зникнення автоматично перемикає навантаження на фазу з найкращими показниками. Режим мікроперемикача в положенні „0” - пріоритет L1 вимкнений - живлення навантаження здійснюється з будь-якої з трьох фаз доти, доки напруга живлення не зникне або не знизиться нижче за задане значення. У цьому режимі частота перемикань нижча порівняно з режимом включеного пріоритету L1. При виборі пріоритету фази L1 (мікроперемикач у положенні „1”) вона вважається основною, а дві інші – резервними. Перемикання здійснюється протягом 150 мс. Для споживачів великої потужності слід використовувати EPF-44 разом із додатковими зовнішніми контакторами (з напругою живлення котушки - 230 В AC). У такому разі реле керуватиме котушками цих контакторів. У EPF-44 поріг спрацьовування регулюється в діапазоні 180 В – 210 В.

Інструкція Реле автоматичного вибору фаз EPF-44
