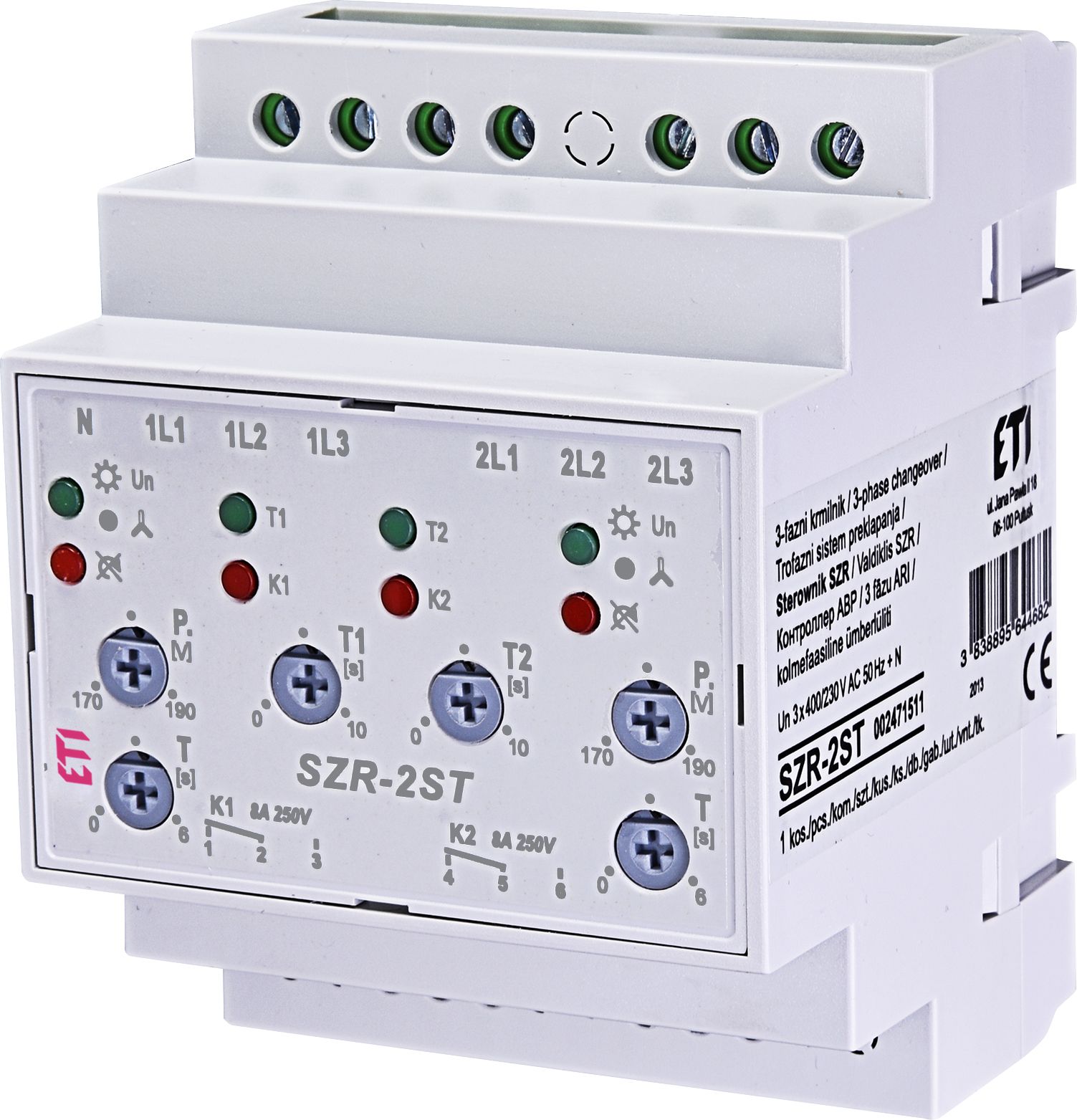

Реле автоматичного включення резерву SZR-2ST, ETI [002471511]

Реле автоматичного включення резерву SZR-2ST - реле автоматичного ввімкнення резерву застосовуються для перемикання живлення з основного джерела живлення на резервний (і навпаки) при зниженні напруги, асиметрії чи неправильній послідовності фаз. Тип використання АВР - «Мережа-Мережа». Реле керує увімкненням/вимкненням контакторів.

ОПИС І ПРИНЦИП РОБОТИ РЕЛЕ
Реле SZR-1ST/-2ST контролюють параметри основної та резервної мережі. Світлодіоди та регулятори на лівому боці реле відносяться до основної мережі, а на правому – до резервної. У момент зникнення фази або асиметрії мережі реле сигналізуватиме відключенням зеленого світлодіода (на лівому боці, “Un”) і автоматично відключить живлення від основної мережі (погасне світлодіод “K1”). Затримка спрацьовування при зникненні фази запобігає частому перемиканню у разі короткочасних перебоїв у напрузі живлення. Потім, після закінчення заданого часу, встановленого регулятором “Т2”, увімкнеться резервне живлення, якщо параметри резервної мережі є правильними. У випадку з реле SZR-2ST користувач може задати значення за допомогою: "P" - порога спрацьовування і "Т" - часу затримки спрацьовування реле при зникненні фази. Час затримки розраховується з моменту зникнення фази до моменту включення резервної мережі і є сумою затримки спрацьовування при зникненні фази (~2 с або значення “T”) та встановленого проміжку часу між затримками перемикання контакторів (“Т2”).
Якщо параметри основної мережі будуть відновлені, реле відреагує протягом 1 секунди, після чого автоматично переключить живлення з резервної мережі на основну після закінчення часу, встановленого регулятором “T1” (загальний час для автоматичного повернення є сумою ~ 1 с і значення “T1 ”). У момент відліку часу "Т1" блимає світлодіод "Т1", а в момент початку відліку часу "Т2" - світлодіод "Т2".

УВАГА! Реакція на неправильну послідовність чергування фаз є моментальною, тому у разі аварії основної мережі, реле не переключить живлення на резервну мережу, якщо вона матиме неправильну послідовність чергування фаз. Це відноситься і до основної мережі в момент першого включення живлення як і зворотного перемикання з резервної мережі. Неправильна послідовність чергування фаз відображається відповідним червоним світлодіодом, позначеним символом чергування фаз. Після встановлення реле на DIN-рейку, слід підключити до нього проводи основної мережі (N, 1L1, 1L2, 1L3) та проводи від резервної мережі (2L1, 2L2, 2L3). Нульовий провідник N є загальним для обох мереж.
УВАГА! ВАЖЛИВО! Реле SZR-1ST має дві вихідні клеми, позначені “К1” та “К2”. На цих клемах з'являється напруга 230 В. Версія реле SZR-2ST має дві пари контактів із гальванічною розв'язкою.
