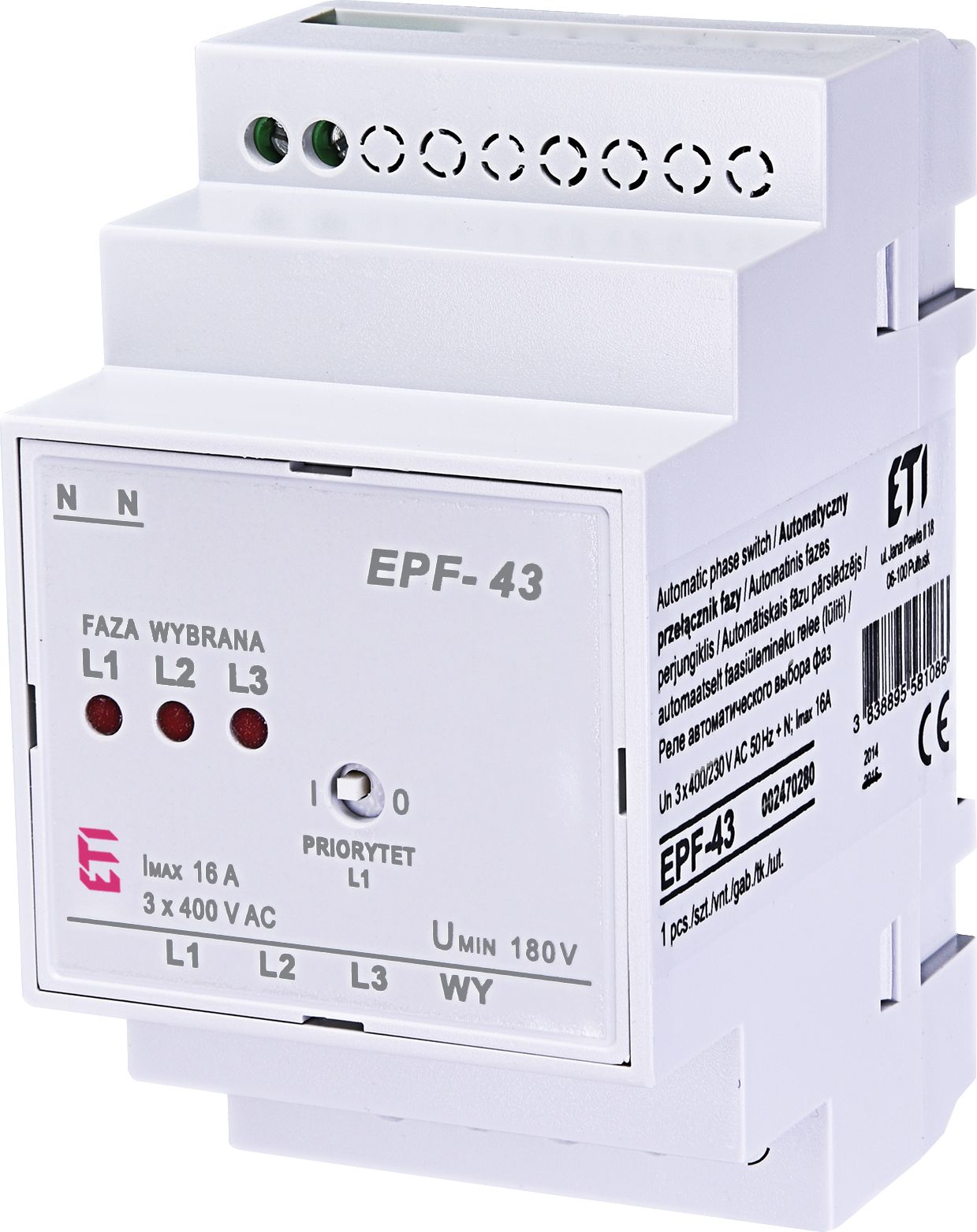

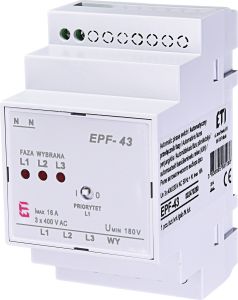

Реле автоматичного вибору фаз EPF-43 230/400V (180V AC), ETI [002470280]

Реле автоматичного вибору фаз EPF-43 230/400 В (180 В AC) - реле автоматичного вибору фаз застосовуються з метою забезпечення безперебійного живлення однофазного навантаження (обладнання) при зниженні напруги або обриву однієї або двох фаз трифазної мережі живлення. Має можливість вибору пріоритетної фази.

ОПИС ТА ПРИНЦИП РОБОТИ РЕЛЕ
Завданням пристрою є забезпечення безперебійної роботи однофазних споживачів. Пристрій контролює величину напруги в мережі і в момент її зниження або зникнення автоматично перемикає навантаження на фазу з найкращими показниками. Режим мікроперемикача в положенні „0” - пріоритет L1 вимкнений - живлення навантаження здійснюється з будь-якої з трьох фаз доти, доки напруга живлення не зникне або не знизиться нижче за задане значення. У цьому режимі частота перемикань нижча порівняно з режимом включеного пріоритету L1. При виборі пріоритету фази L1 (мікроперемикач у положенні „1”) вона вважається основною, а дві інші – резервними. Перемикання здійснюється протягом 150 мс. Поріг спрацьовування для EPF-43 встановлено на 180 В (гістерезис – 10 В).

Інструкція Реле автоматичного вибору фаз EPF-43
