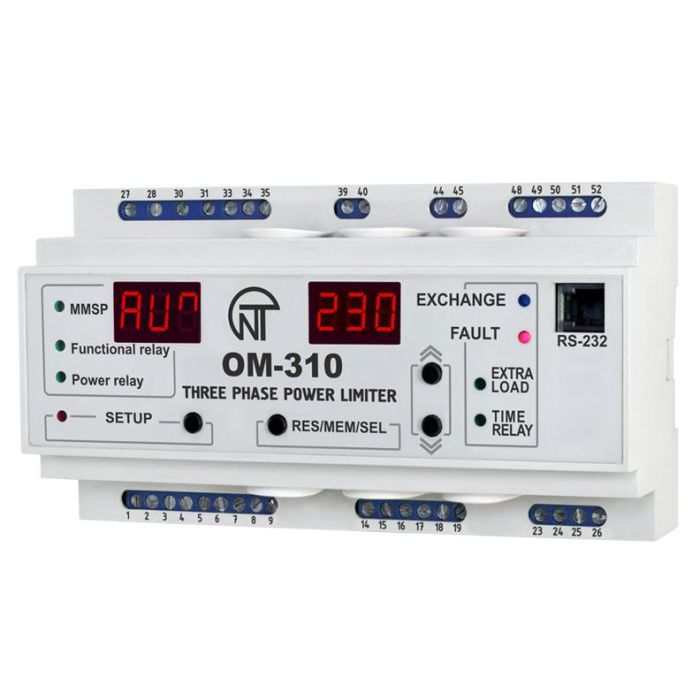

Реле обмеження потужності ОМ-310, Новатек-Електро

Реле обмеження потужності ОМ-310 призначене для вимкнення навантаження при перевищенні споживачем заданого рівня активної потужності відповідно до обраного алгоритму роботи.

ОМ-310 здійснює:

• контроль активної потужності, споживаної споживачем (навантаженням) у трифазних мережах;
• повне відключення живлення споживача (навантаження) при перевищенні активною потужністю встановленого значення основного порогу (значення основного порогу визначається користувачем);
• часткове відключення живлення споживача (навантаження) при перевищенні активною потужністю встановленого значення додаткового порога (значення додаткового порога визначається користувачем);
• захист споживача при неякісних параметрах електричної мережі;
• вимірювання та індикацію параметрів трифазної електричної мережі (чинних значень фазних і лінійних напруг; напруг прямої, зворотної та нульової послідовностей; чинних значень фазних струмів; споживаним навантаженням активної, реактивної та повної потужності, cos φ);
• сповіщення про аварійні ситуації;
• дистанційне підключення та відключення навантаження за інтерфейсом RS-232/RS485 або зовнішнім вимикачем.

ОМ-310 забезпечує роботу з навантаженням потужністю від 2.5 кВт до 30 кВт при використанні вбудованих струмових трансформаторів і до 450 кВт при використанні зовнішніх струмових трансформаторів, у тому числі у мережах з ізольованої нейтраллю.

ОМ-310 забезпечує захист споживача:

• від неякісної напруги мережі (при неприпустимих стрибках напруги, обриві фаз, порушенні чергування та злипанні фаз, перекосі лінійних напруг);
• від перевищення заданого максимального струму за кожною з фаз навантаження;
• по струмах витоку на «землю».

За кожним типом захисту можливі заборона та дозвіл автоматичного повторного ввімкнення (АПВ) навантаження. ОМ-310 забезпечує захист електроустаткування шляхом керування котушкою магнітного пускача (контактора).

В ОМ-310 користувач може обрати призначення додаткового (функціонального) реле та використовувати його:

• для сигналізації у аварійних ситуаціях;
• для підключення пускача додаткового навантаження;
• у якості реле часу;
• для сигналізації перевищення реактивної потужності;
• для сигналізації перевищення активної потужності.

Зв'язок ОМ-310 забезпечує:

• керування та передачу параметрів за інтерфейсом RS-485 відповідно до протоколу MODBUS;
• керування та передачу параметрів за інтерфейсом RS-232.
