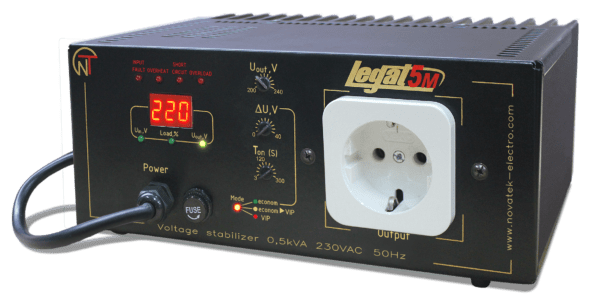

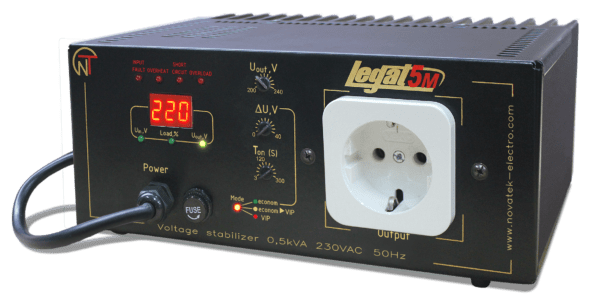

Безтрансформаторний стабілізатор LEGAT-5М, Новатек-Електро

Важливо! Безтрансформаторний стабілізатор LEGAT-5М знятий з виробництва.

Однофазний стабілізатор напруги Legat-5М призначений для забезпечення високостабільним електроживленням різних споживачів 220В / 50 Гц потужністю споживання до 500 ВА.

ОСОБЛИВОСТІ ЕКСПЛУАТАЦІЇ СТАБІЛІЗАТОРА НАПРУГИ

 Принцип роботи стабілізатора заснований на регулюванні вихідної напруги шляхом широтно-імпульсної модуляції. На вході та на виході приладу є аналогові фільтри, що ефективно згладжують імпульсні перешкоди в мережі. У стабілізаторі застосована транзитна схема «нульового проводу» – зі входу на вихід пристрою, що дає можливість підключення обладнання споживача працездатність якого залежить від правильності фазування вхідної напруги.

 Стабілізатор має 2 режими роботи:

– VIP-режим, в якому здійснюється стабілізація точно встановленої напруги з похибкою в 1.5% в межах регулювання вихідної напруги (220-240 В);

– економ-режим, в якому стабілізація здійснюється за межами встановленого діапазону вихідних напруг. Вихідна напруга в межах встановлених користувачем меж повторює вхідну напругу практично без втрат енергії, що дозволяє суттєво заощаджувати електроенергію. Мінімальна допустима межа діапазону 220 В, максимальна – 240 В.

У випадку перевантаження загоряється індикатор перевантаження.

Інструкція Безтрансформаторний стабілізатор LEGAT-5М
