Безтрансформаторний стабілізатор LEGAT-35, Новатек-Електро

Однофазний стабілізатор напруги Legat-35 призначений для забезпечення високостабільним електроживленням різних споживачів 220 В / 50 Гц потужністю споживання до 3500 ВА.

ОСОБЛИВОСТІ ЕКСПЛУАТАЦІЇ СТАБІЛІЗАТОРА НАПРУГИ:

Принцип роботи стабілізатора заснований на регулюванні вихідної напруги шляхом широтно-імпульсної модуляції. На вході та на виході приладу є аналогові фільтри, що ефективно згладжують імпульсні перешкоди в мережі. У стабілізаторі застосована транзитна схема «нульового проводу» – зі входу на вихід пристрою, що дає можливість підключення обладнання споживача працездатність якого залежить від правильності фазування вхідної напруги.

 Стабілізатор має 2 режими роботи:

– VIP-режим, в якому здійснюється стабілізація точно встановленої напруги з похибкою в 1.5% в межах регулювання вихідної напруги (220-240V);

– економ-режим, в якому стабілізація здійснюється за межами встановленого діапазону вихідних напруг. Вихідна напруга в межах встановлених користувачем меж повторює вхідну напругу практично без втрат енергії, що дозволяє суттєво заощаджувати електроенергію. Мінімальна допустима межа діапазону 220 В, максимальна – 240 В.

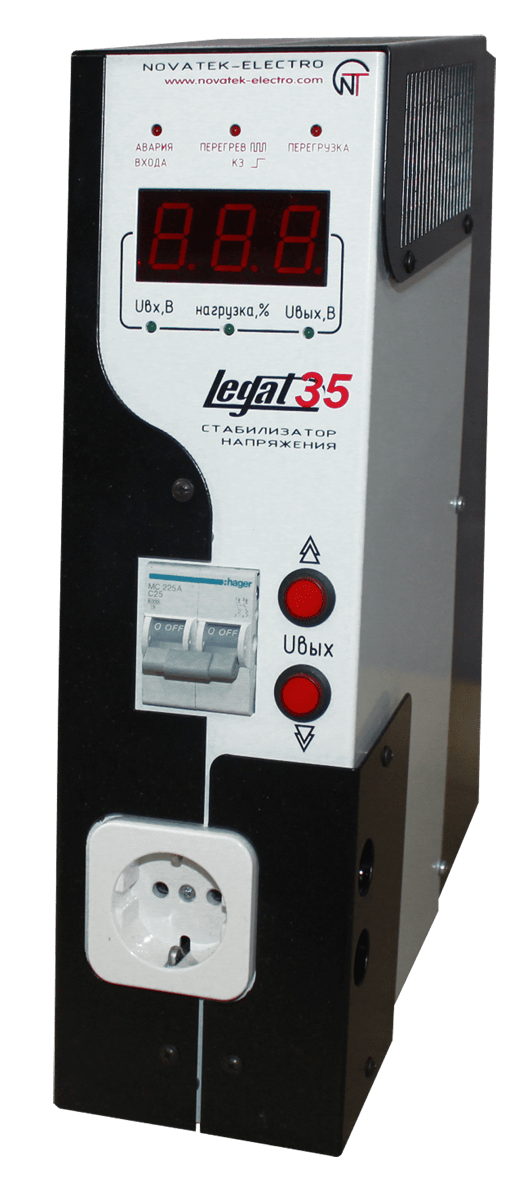

На фронтальній частині корпусу Legat-35 розташовуються:

• індикатори аварії;
• цифровий індикатор вхідної, вихідної напруги та індикації ступеня завантаження стабілізатора;
• індикатори стану стабілізатора;
• вимикач;
• дві кнопки установки вихідної напруги і часу затримки запуску роботи стабілізатора.

Інструкція Безтрансформаторний стабілізатор LEGAT-35
