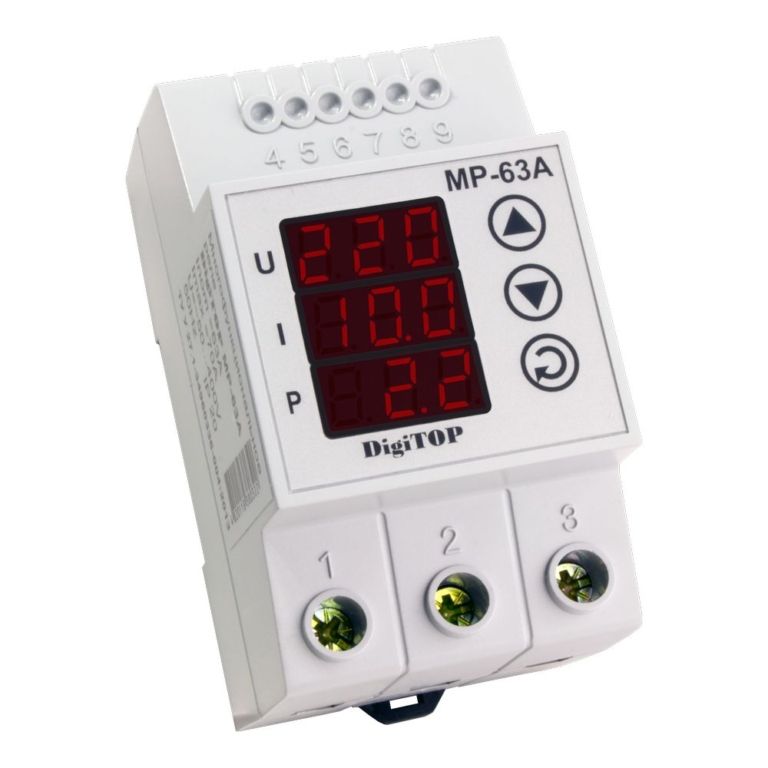

Багатофункціональне реле MP-63А DigiTOP

Багатофункціональне реле МР-63А об’єднує в собі кілька приладів – реле напруги і реле напруги з контролем струму. Призначено для захисту електрообладнання від неприпустимих перепадів напруги і від перевищення споживаного струму підключеного навантаження. При перевищенні максимального струму навантаження буде відключена миттєво. Включення навантаження здійснюється автоматично, після відліку часу затримки включення по струму. Крім захисту побутової техніки та електрообладнання, багатофункціональне реле може відображати поточне споживання електроенергії, виводячи дані на екран вже в кіловатах.

Крім захисту побутової техніки та електрообладнання, багатофункціональне реле може відображати поточне споживання електроенергії, виводячи дані на екран уже в кіловатах.

Програмовані налаштування:

• значення нижньої та верхньої меж відключення за напругою;
• значення верхньої межі відключення за струмом;
• час затримки включення.

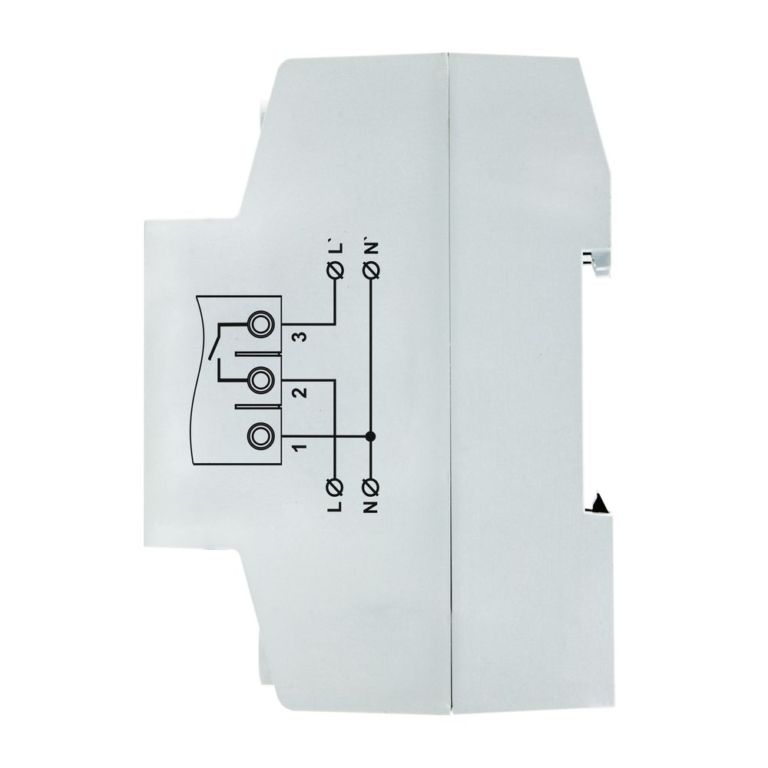

Пристрій та принцип роботи багатофункціонального реле:

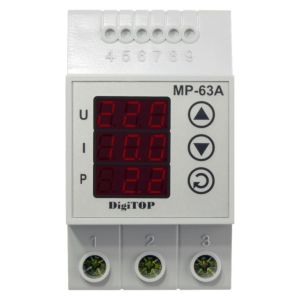

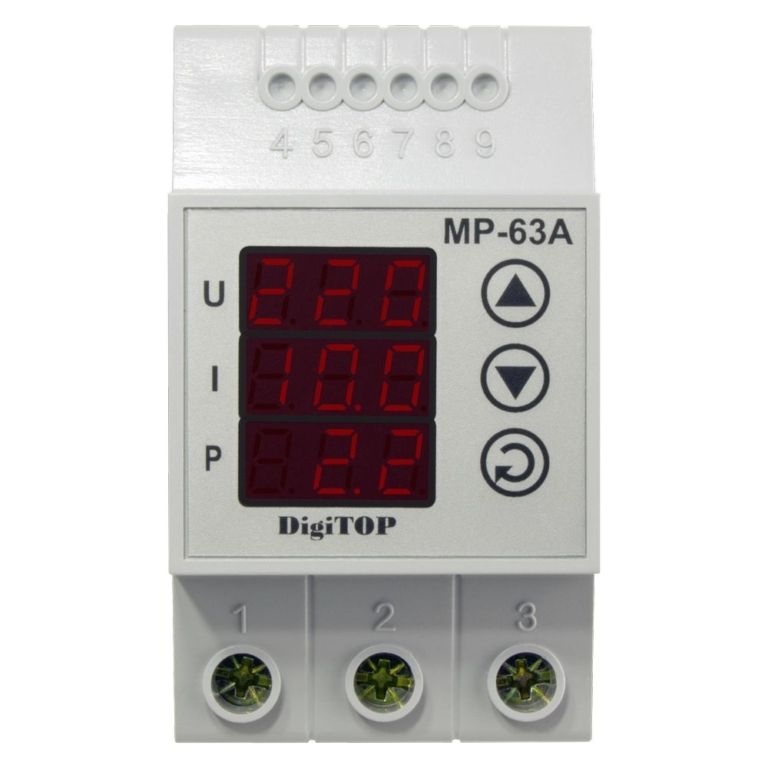

Управління здійснюється мікроконтролером, який аналізує напругу та силу струму в електромережі. вимірювання струму здійснюється за допомогою вбудованого трансформатора струму, встановленого всередині приладу. Потужність у мережі розраховується і відображається на індикаторі. На виході пристрою встановлено електромагнітне реле. На світлодіодному індикаторі приладу одночасно відображаються: чинне значення напруги, В; сила струму у ланцюзі навантаження, А; споживана потужність, кВт.

Для контролю напруги користувач встановлює:

• нижню межу відключення за напругою;
• верхню межу відключення за напругою;
• час затримки увімкнення при спрацюванні захисту за напругою.

Пристрій захисту постійно аналізує мережу живлення і в разі виходу мережної напруги за встановлені межі відбувається аварійне відключення навантаження від мережі. Після нормалізації мережної напруги (повернення в задані межі) навантаження включається автоматично після заданої години затримки вмикання.

Пристрій відстежує споживання струму підключеного навантаження. При перевищенні струму вище встановленого значення пристрій вимкне навантаження. Увімкнення навантаження відбувається автоматично після закінчення встановленого користувачем часу затримки увімкнення.
