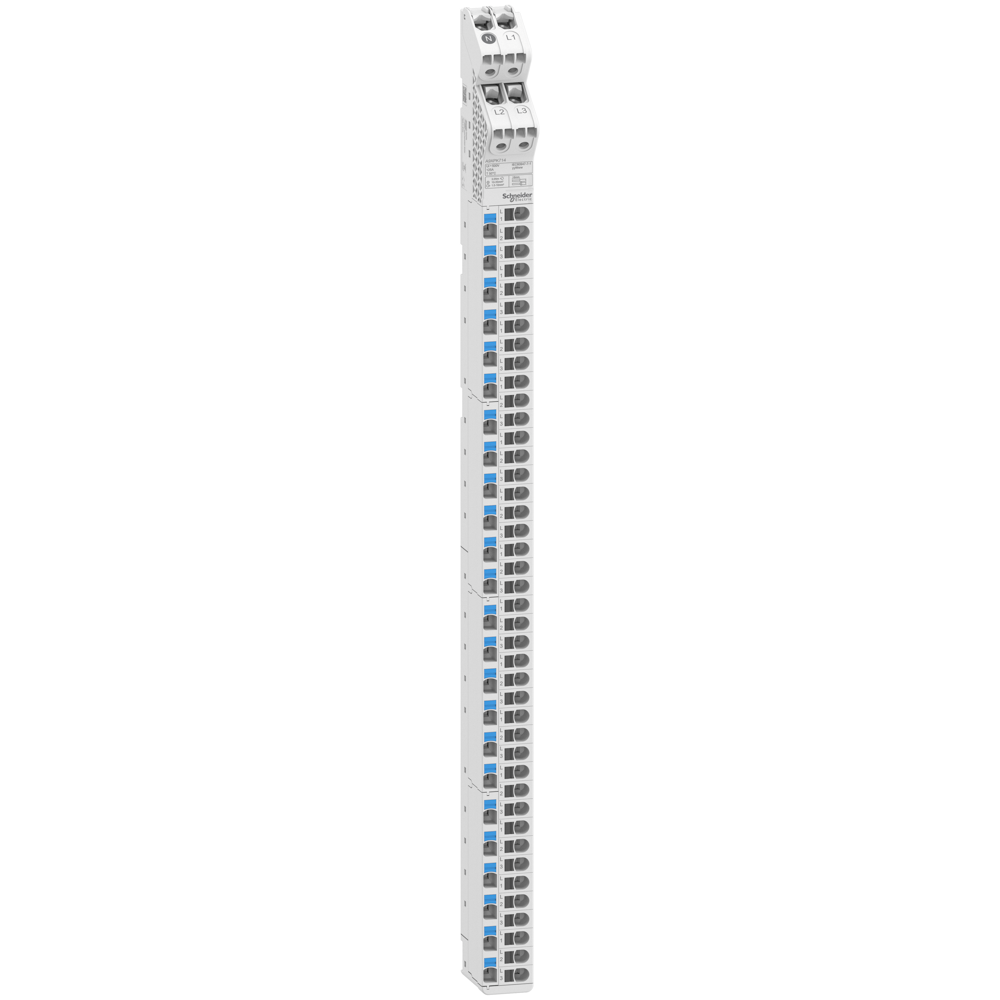

Vertical distribution block, 125 А, Acti9 - Schneider Electric [A9XPK714]

Вертикальний розподільчий блок Acti9 VDIS. Кількість полюсів 4. Має 66 виходів з 1 клемним блоком. Призначений для 3P+N і має 66 виводів. Виводи розподільчого блоку мають 14 виходів для кожної фази і 24 виходи для нейтралі. Має розташовані в шаховому порядку клеми для спрощення підключення. Номінальна робоча напруга Ue 250 - 440 В змінного струму. Номінальний струм In 125 А. Робоча частота 50 Гц або 60 Гц. Номінальна напруга ізоляції Ui 500 В змінного струму. Номінальна імпульсна витримувана напруга Uimp 6 кВ. Клеми тунельного типу дозволяють підключати кабелі перерізом від 10 мм.кв. до 35 мм.кв.. Самозажимні пружинні клеми дозволяють використовувати для розподілу жорсткі мідні кабелі перерізом від 1,5 мм.кв. до 10 мм.кв.. Також можливе підключення багатожильних мідних кабелів перерізом від 4 мм.кв. до 16 мм.кв. та гнучких мідних кабелів з наконечниками або без них перерізом від 1,5 мм.кв. до 16 мм.кв.. Самозажимні пружинні клеми дозволяють підключати гнучкі мідні кабелі або кабелі з наконечниками перерізом від 1,5 мм.кв. мінімум до 16 мм.кв. максимум. Монтується на DIN-рейку. Розміри: (Ш) 40,5 мм x (В) 680 мм x (Г) 71,5 мм. Вага виробу 2,040 кг.

Ключові особливості: габарити 40.5 мм x 68 мм x 71.5 мм.

• Тип клем: живлення: клеми тунельного типу10-35 мм.кв. | розподіл: push-in spring terminals1.5-10 мм.кв. (жорсткий) | розподіл: push-in spring terminals4-16 мм.кв. (багатожильний) | розподіл: push-in spring terminals1.5-16 мм.кв. (гнучкий) | розподіл: push-in spring terminals1.5-16 мм.кв. (гнучкий з зажимом)
• Номінальна напруга: 250/440 V
• Тип мережі: змінний струм
• Ступінь захисту IP: IPxx B
• Габарити: 40.5 мм x 68 мм x 71.5 мм
• Частота мережі: 50/60 Гц
