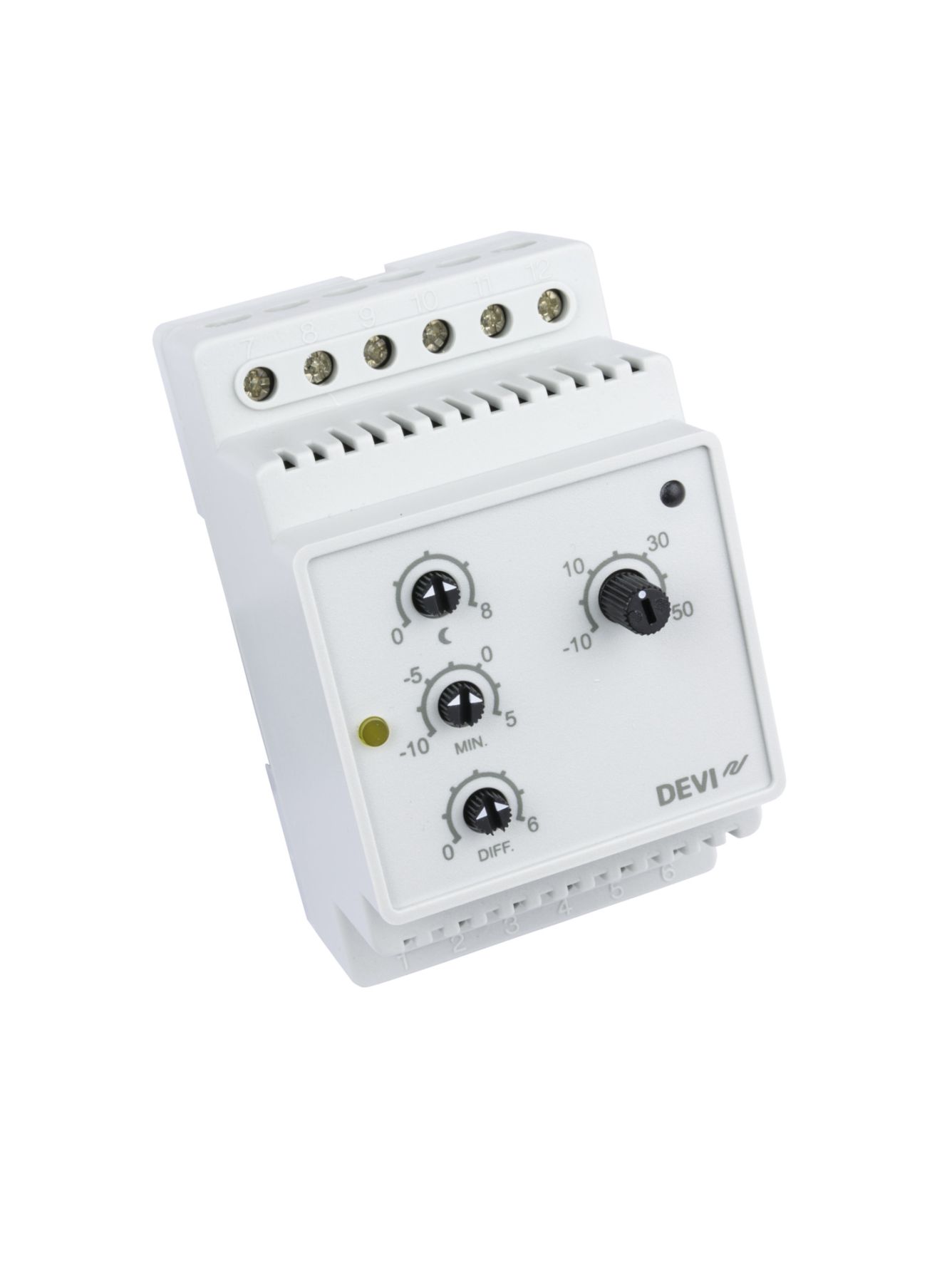

Терморегулятор DEVIreg 316 (від -10 до +50), Devi [140F1075]

Терморегулятор DEVIreg 316 (від -10 до +50) -  універсальний електронний терморегулятор з розширеними функціональними можливостями, призначений для встановлення у щит на профіль DIN. Реле має непотенціальні виходи, так званий «сухий контакт», не з’єднаний з мережею живлення 220В.

Використовується для керування системами сніготанення на ґрунті, захисту від обледеніння покрівлі, кондиціонування, системами технологічного підігріву. Можливе також використання у системах повного опалення або комфортного підігріву «Тепла підлога».

Переваги:

• застосування для установки в щиток на профіль DIN;
• ручка установки максимальної температури;
• ручка установки мінімальної температури;
• ручка установки нічного зниження температури;
• ручка регулювання гістерезису;
• світлові індикатори.

Інструкція DEVIreg 316

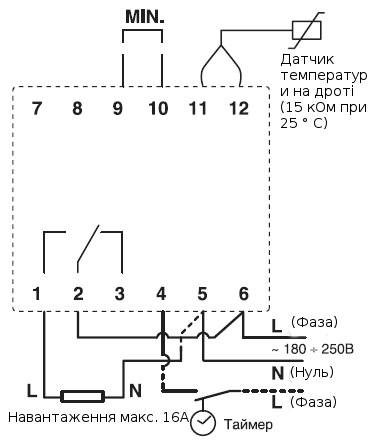

Схема підключення

Гістерезис (ручка "DIFF"):
Гістерезис - це різниця між температурою включення кабельної системи і температурою її виключення. Може встановлюватися в межах від 0,2 до 6 ° С. Наприклад, якщо температура встановлена ​​на 18 ° С (ручка "° C"), а гистерезис на 3 ° С (ручка "DIFF"), то терморегулятор включить обігрів при температурі нижче 18 ° С і потім відключить його при досягненні температури вище 21 ° С (18 ° С + 3 ° С = 21 ° С). Обігрів знову буде включений, коли температура опуститься нижче 18 ° С.

Зовнішній датчик температури повітря повинен кріпитися таким чином, щоб він не піддавався впливу прямих сонячних променів.

Регулювання температури - звичайний режим I:
Контакти 9 і 10 (MIN.) Розімкнені. Звичайний режим регулювання - аналогічно DEVIreg 330. Найбільш часто застосовується для управління системою опалення або охолодження. Необхідна температура виставляється основною ручкою "° C" в діапазоні від -10 ° С до +50 ° С. Слід переконатися, що гістерезис (ручка "DIFF") встановлений як потрібно. Наприклад, при управлінні температурою в приміщенні рекомендується гістерезис 1 ° С.

Регулювання температури - диференційний режим II:
Контакти 9 і 10 (MIN.) Замкнуті. Основна ідея такого регулювання для управління системою танення снігу і льоду полягає в наступному - найбільш часто проблеми зі снігом і льодом виникають при температурі повітря в районі 0 ° С або при невеликому мінусі. Звідси випливає, що немає необхідності тримати включеною систему при температурі повітря, наприклад, нижче -10 ° С. Такий принцип регулювання вимагає установки діапазону температур, в якому система буде включена.

Мінімальна температура виставляється ручкою "MIN." в межах -10 ° С ÷ +5 ° С. Максимальна температура виставляється ручкою "° C" в межах - 10 ° С ÷ +50 ° С. Наприклад, якщо обігрів повинен працювати при температурі від +3 ° С до -6 ° С, то ручка "MIN." виставляється на -6 ° С, а ручка "° C" - на 3 ° С.

Обігрів включається, коли вимірювана температура знаходиться між встановленими температурами. Коли температура опускається нижче мінімального значення, нагрів відключається і спалахує жовтий індикатор біля ручки "MIN.". Коли температура піднімається вище максимального значення, нагрів відключається і обидва індикатора гаснуть.

У цьому режимі клеми 9 і 10 повинні бути замкнуті. Однак, іноді виникає потреба включення системи при температурах нижче встановленої "MIN." Наприклад, перший запуск системи при наявності випавшого раніше снігу і температурі повітря нижче -10 ° С або рідкісний випадок випадання снігу при таких низьких температурах. У цьому випадку, для можливості включення системи, на контакти 9 і 10 слід встановити вимикач (розмикач) для можливості ручного запуску системи при температурі нижче встановленої ручкою "MIN."
