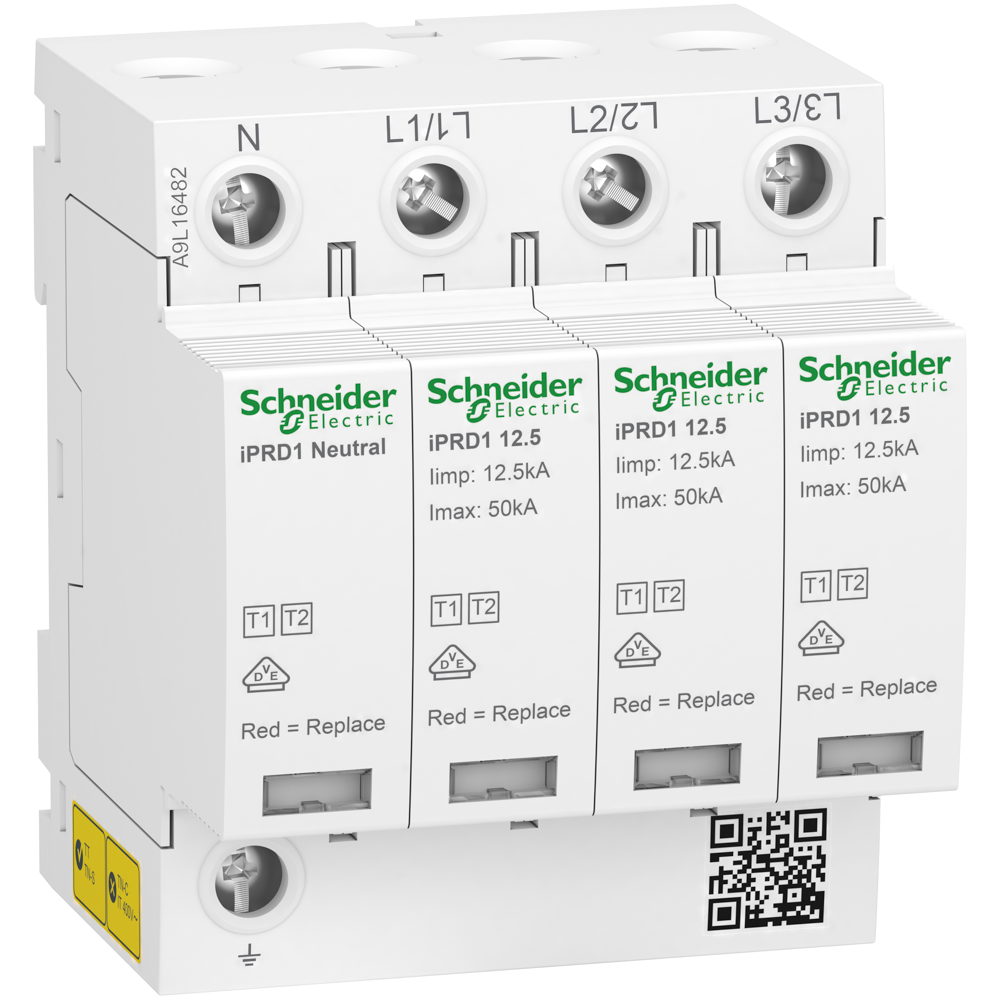

Розрядник перенапруг, Acti9 - Schneider Electric [A9L16482]

Acti9 iPRD1 12. 5r це пристрій захисту від імпульсних перенапруг (Пзіп) для установок 3P+N. Цей пристрій типу 1+2 із вбудованим автоматичним вимикачем, рекомендовано для високого рівня ризику у ввідному щиті. Він дистанційно інформує, що «картридж необхідно змінити». Попередньо підключений Пзіп дозволяє швидко замінити висувні картриджі, якщо вони пошкоджені. Він містить захисний роз'єднувач для спрацювання наприкінці терміну експлуатації. Acti9 iPRD1 12. 5r сумісний із системами заземлення TT і TN-S. Відключаюча здатність Compact NSXm H TM80D становить 70 кА. Максимальний струм розряду Imax становить 50 кА. Номінальний струм розряду становить 20 кА. Максимальна безперервна робоча напруга Uc у диференціальному режимі (між фазою та нейтраллю) становить 350 В змінного струму. Максимальна безперервна робоча напруга Uc у звичайному режимі становить 255 В змінного струму між нейтраллю та землею. Рівень захисту від підвищення напруги становить 1,5 кВ типу 1+2. Номінальна робоча напруга Ue становить 230 В змінного струму або 400 В змінного струму. Робоча частота 50 Гц. Розміри: (Ш) 72 мм x (В) 89 мм x (Г) 69 мм. Його ширина складає 8 модулів по 9 мм. Вага - 619 г. Ступінь захисту IP20 і IP40 при встановленні в щит. Робоча температура від -25°C до +60°C. Температура зберігання від -40°C до +80°C. Цей продукт відповідає стандартам EN 61643-11 2012 і IEC 61643-11 2011.

Ключові особливості: габарити 72 мм x 89 мм x 69 мм.

• Тип клем: Термінал тунельного типу (фаза) 10-25 мм.кв. гнучкий | Термінал тунельного типу (фаза) 10-35 мм.кв. жорсткий | Термінал тунельного типу (земля) 16-25 мм.кв. гнучкий | Термінал тунельного типу (земля) 16-35 мм.кв. жорсткий
• Номінальна напруга: 230/400 В змінний струм (+/- 10 %) на 50...60 Гц
• Ударостійкість: IK05 conforming to Мек 62262
• Температура експлуатації: від -25 до 60 °C
• Габарити: 72 мм x 89 мм x 69 мм
