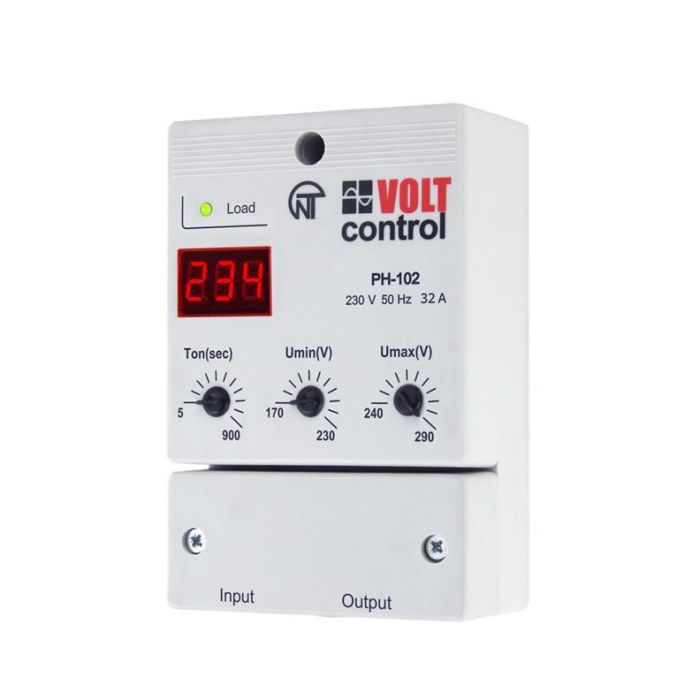

Реле напруги РН-102, Новатек-Електро

Важливо! Реле напруги РН-102 знятий з виробництва.

Реле напруги РН-102 призначене для відключення побутового та промислового однофазного навантаження потужністю до 6,5 кВт (струм споживання до 32 А) при неприпустимих коливаннях напруги в мережі. Навантаження підключається до мережі або безпосередньо через контакти реле, або через магнітний пускач, залежно від потужності. До складу РН-102 входить мережевий фільтр, що захищає підключене навантаження від високовольтних імпульсних перешкод.

РН-102:

• забезпечує відключення навантаження, якщо значення напруги мережі виходить за межі, задані
  користувачем (після відновлення параметрів мережі відбудеться автоматичне повторне увімкнення (АПВ));
• забезпечує захист від високовольтних імпульсних перешкод;
• індикує діюче значення вхідної напруги та стан вихідного реле (увімкнено/вимкнено).

Реле може працювати в чотирьох незалежних режимах:

• реле напруги;
• реле мінімальної напруги;
• реле максимальної напруги;
• реле часу із затримкою на включення.

На лицьову панель пристрою виведений індикатор стану навантаження (включено / вимкнено) і трьохрозрядний семисегментний індикатор, який, залежно від стану пристрою, відображає:

• поточне значення напруги;
• точне значення встановлюваного параметра;
• час, що залишився до моменту повторного включення навантаження;
• аварійне відключення навантаження (миготіння поточного значення напруги).

Ручки потенціометрів, розташованих на лицьовій панелі, дозволяють користувачеві встановити:

• поріг спрацьовування по максимально допустимому значенню напруги;
• поріг спрацьовування по мінімально допустимому значенню напруги;
• затримку часу включення навантаження після відновлення параметрів мережі.
