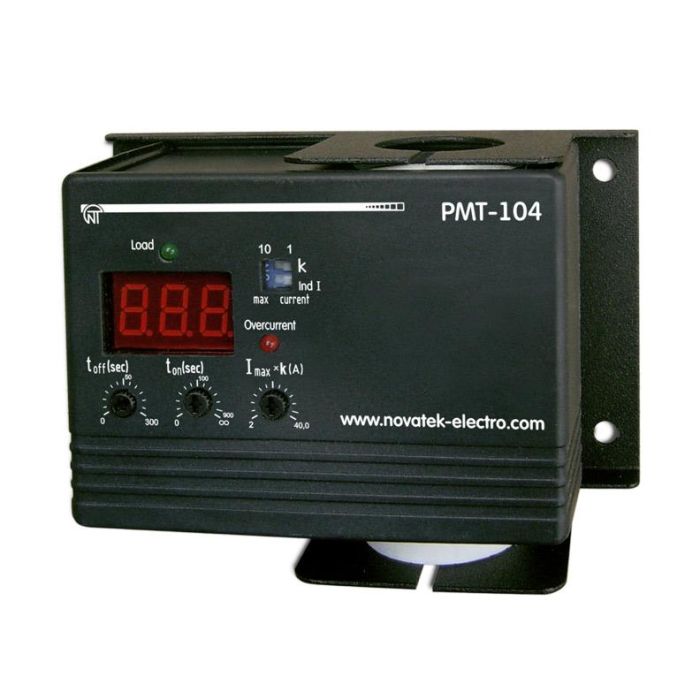

Реле максимального струму РМТ-104, Новатек-Електро

Реле максимального струму РМТ-104 призначене для вимірювання і постійного контролю діючого значення струму однофазного навантаження у діапазонах від 0 до 40 А
або від 0 до 400 А.

Пристрій виконує вимикання навантаження у випадку перевищення заданого рівня максимального струму. Для вимірювання струму використовується вбудований струмовий трансформатор. Провідник із контрольованим струмом пропускається крізь отвір у корпусі пристрою. Для комутації навантаження використовується зовнішній контактор.

Значення струму і стан навантаження відображаються індикаторами на лицьовій панелі. Уставки максимального струму, часу затримки вимкнення і часу затримки повторного увімкнення задаються регуляторами і перемикачами на лицьовій панелі.

Пристрій може використовуватися як:

• цифровий амперметр;
• реле обмеження струму, що споживається;
• реле вибору пріоритетного навантаження.
