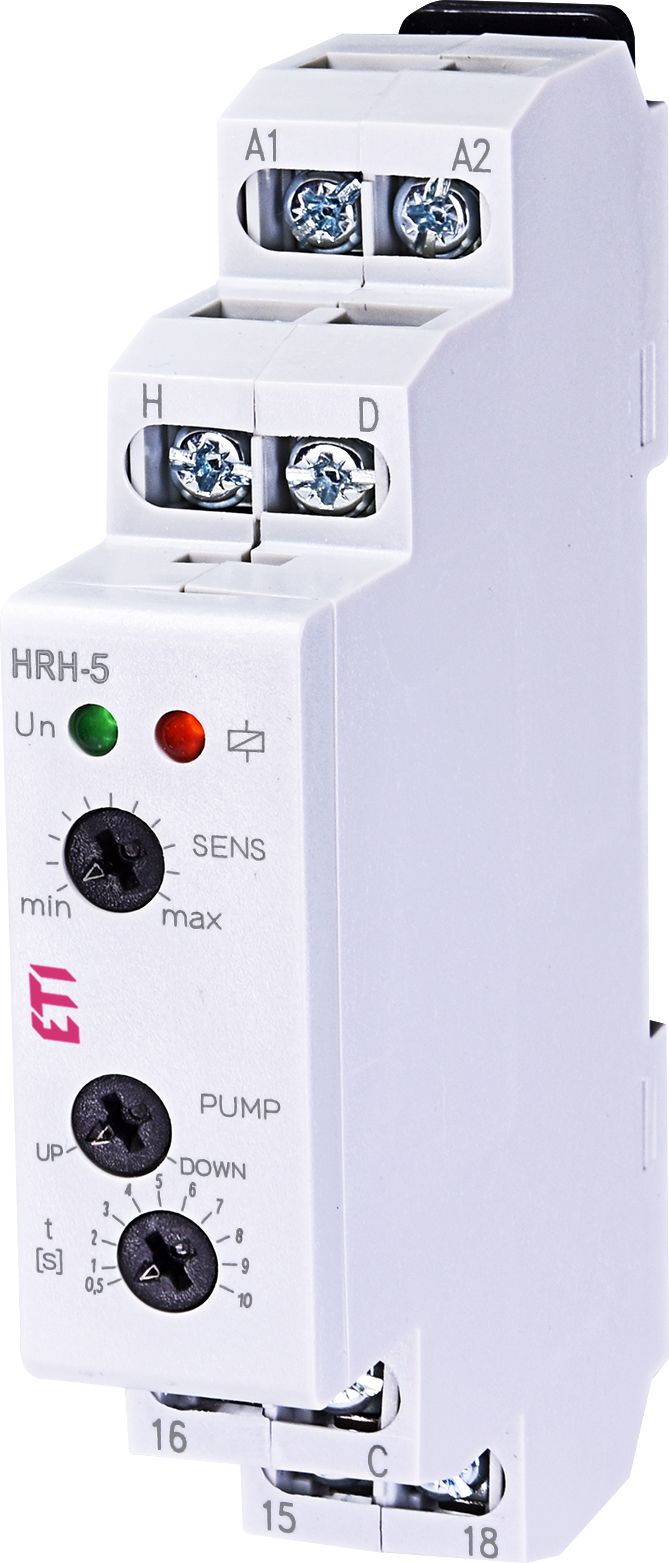

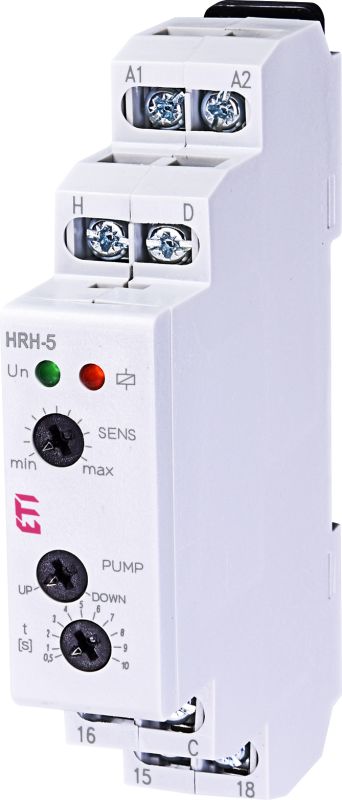

Реле контролю рівня рідини HRH-5 UNI 24-240V AC/DC (1x8A_AC1), ETI [002471715]

Реле контролю рівня рідини HRH-5 UNI 24-240 В використовується для контролю одного або двох рівнів рідини в одному резервуарі. Реле призначене для контролю рівня електропровідних рідин з можливістю вибору функції накачування або відкачування (PUMP UP або PUMP DOWN). Для перешкоди поляризації рідини та окислення датчиків використовується змінний струм.

Для вимірювання використовуються три датчики: H – верхній рівень, D – нижній рівень та С – загальний датчик. У разі використання ємності, виготовленої з провідного матеріалу, можна застосовувати як загальний датчик саму ємність. Якщо необхідно контролювати лише один рівень, потрібно з’єднати входи H і D та підключити їх до одного зонда (чутливість знизиться вдвічі, до 2.5..50кΩ). Датчик С також можна з’єднати із захисним проводом системи живлення (PE). Для запобігання небажаному включенню під впливом сторонніх факторів (забруднення зонда, вологість і т.д.) можна налаштувати чутливість пристрою відповідно до провідності опору контрольованої рідини в діапазоні від 5 до 100кΩ. Для виключення помилок при комутаціях можна налаштувати затримку за часом від 0.5 до 10 с.

Особливості HRH-5:

• регульована затримка часу t – 0.5 – 10c;
• фіксована затримка часу t1 – 1.5c;
• регулювання чутливості датчиків у межах 5 - 100 кΩ;
• у рамках одного пристрою можна використовувати такі конфігурації: - однорівневий контролер рівня рідини (входи H та D з’єднані) або дворівневий контролер рівня рідини;
• функції „закачування” та „відкачування”;
• гальванічно ізольоване живлення UNI 24 - 240 В AC/DC.
