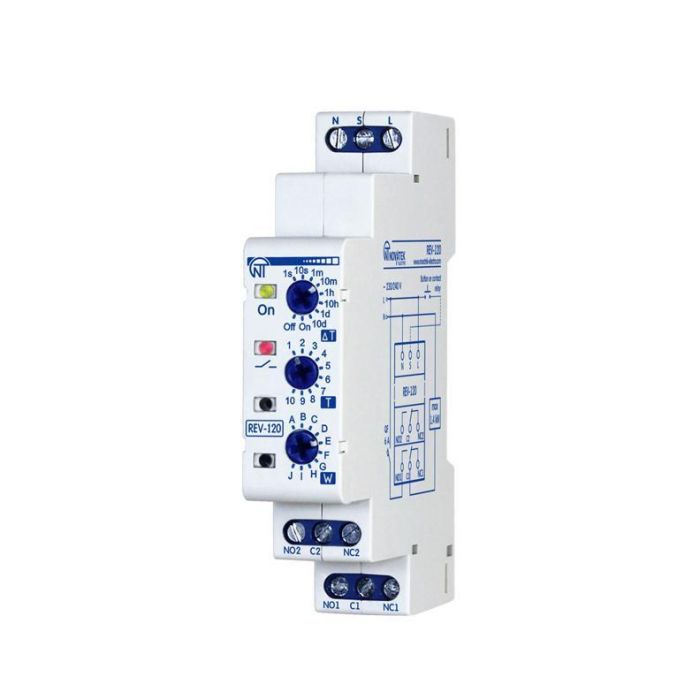

Реле часу РЕВ-120N, Новатек-Електро

Реле часу РЕВ-120N є мікропроцесорним пристроєм, призначеним для включення-виключення навантаження через задані користувачем інтервали часу.

Прилад монтується на стандартну DIN-рейку  і займає всього один модуль в щиті. Прилад має два вихідних канали з нормально відкритими і нормально закритими контактами. Так само на лицьовій частині приладу знаходяться: регулятор установки тимчасового інтервалу «ΔT», регулятор установки часу «Т», регулятор установки режиму роботи «W».

У REV-120 передбачено десять режимів роботи:

• затримка на включення;
• витримка часу при подачі живлення;
• періодичний з затримкою при включенні;
• періодичний з витримкою часу при включенні;
• затримка на відключення (у разі роз’єднання керуючого контакту);
• імпульсний 1 (при замиканні керуючого контакту);
• імпульсний 2 (у разі роз’єднання керуючого контакту);
• затримка включення-виключення (по керуючому контакту);
• крок реле навантаження (при кожному замиканні керуючого контакту);

• генератор імпульсу 0.5 с.

До підключення виробу його необхідно налаштувати. Налаштування реле часу виконується в наступному порядку: потрібно встановити режим роботи (слід перевести регулятор установки режиму в крайнє ліве положення, незалежно від того в якому становищі регулятор, після чого за годинниковою стрілкою встановити необхідний режим), потім необхідно встановити часовий інтервал регулятором «ΔT», далі необхідно регулятором «Т» встановити час .

Слід зазначити, що при зміні режиму роботи або тимчасових інтервалів вироби при поданій напрузі живлення, необхідно враховувати, що зміни вступлять в силу тільки після відключення (на час не менше 1 с) і повторного включення живлення виробу.
