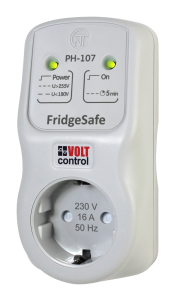

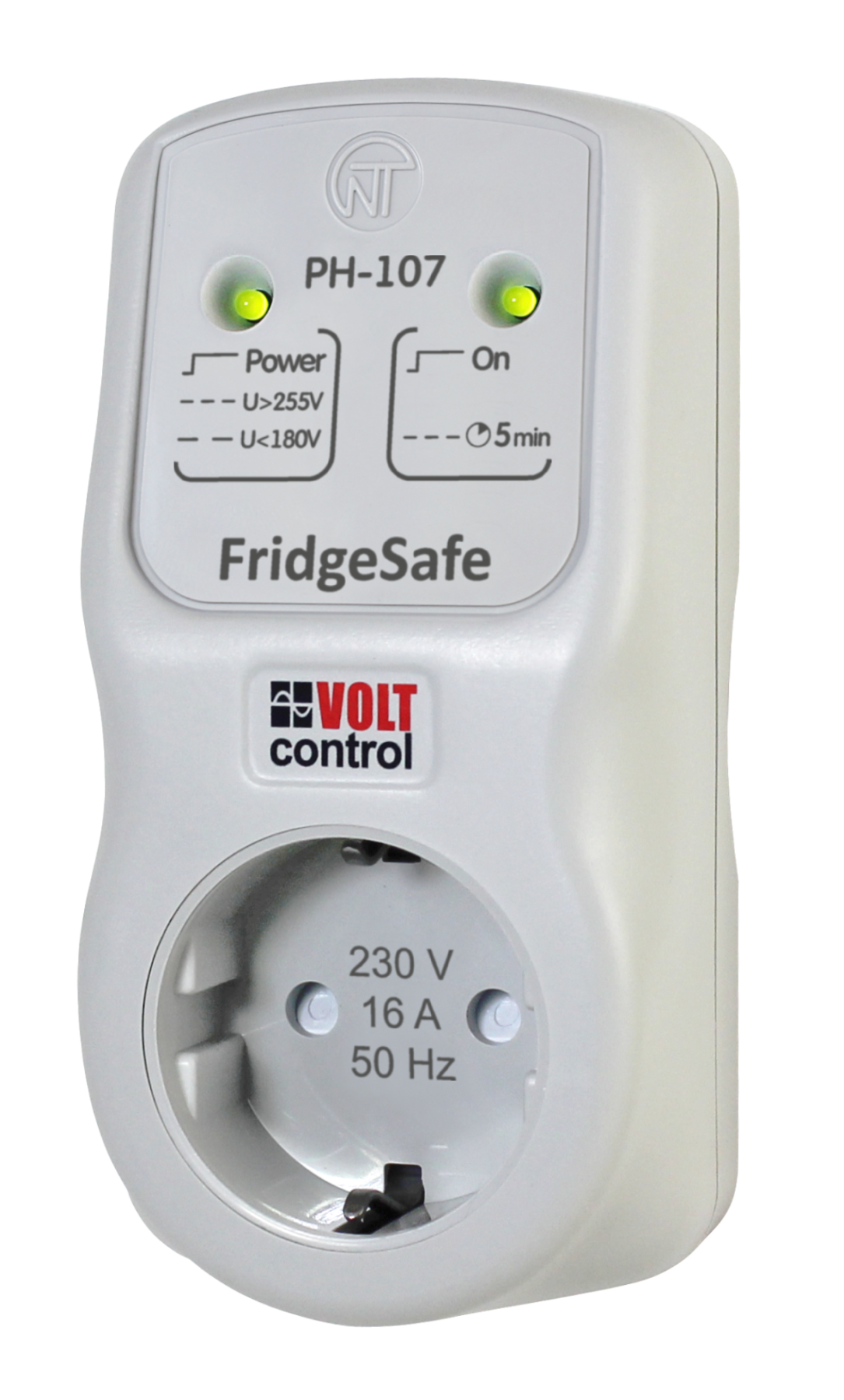

Однофазне реле напруги РН-107 (для захисту холодильників), Новатек-Електро

Реле напруги РН-107 “Volt Control”  призначене для захисту холодильників (морозильних камер, морозильних ларів тощо) потужністю до 3.6 кВт від неприпустимих коливань напруги в мережі і наслідків обриву нейтралі.

Реле напруги РН-107:

• відключає захищуване обладнання, якщо значення напруги мережі  виходить за межі 180 – 255 В і автоматично вмикає його через 5 хвилин (автоматичне повторне ввімкнення) після відновлення параметрів мережі;
• відображає ввімкнення режиму захисту та наявність напруги в розетці РН-107

РН-107 працює в наступних режимах:

• нормальна робота;
• захист по напрузі (підвищеній або зниженій).

Режим «Нормальна робота»:
напруга мережі знаходиться в межах 180 В – 255 В та закінчився час АПВ (5 хвилин). В цьому режимі захищуване обладнання
підключене до мережі і світяться індикатори "On" та "Power".

Режим «Захист при підвищеній напрузі»:
якщо напруга мережі перевищує 255 В більше ніж на 1 секунду, тоді РН-107 перейде до режиму «Захист». При значному зростанні напруги (більше за 285 В) РН-107 перейде до режиму «Захист» за 0.03 cекунди.
В цьому режимі захищуване обладнання відключається від мережі, індикатор "On" не світиться, а індикатор "Power" блимає з високою частотою.

Режим  «Захист при зниженій напрузі»:
якщо напруга мережі стане нижчою за 180 В тривалістю понад 7 секунд, тоді РН-107 перейде до режиму «Захист». При значному зниженні напруги (нижче за 145 В) РН-107 перейде до режиму «Захист» за 0.12 cекунди. В цьому режимі захищуване обладнання відключається від мережі, індикатор "On" не світиться, а індикатор "Power" блимає з низькою частотою.

Після відновлення параметрів напруги мережі йде відлік часу АПВ (5 хвилин), при цьому захищуване обладнання відключене від мережі, світиться індикатор "Power" та блимає індикатор "On". Після закінчення часу АПВ РН-107 повертається до нормального режиму роботи.
