Наконечник втулковий з ізоляцією для 2х проводів TE 4/12, блакитний (100 шт), TAKEL [500719с]

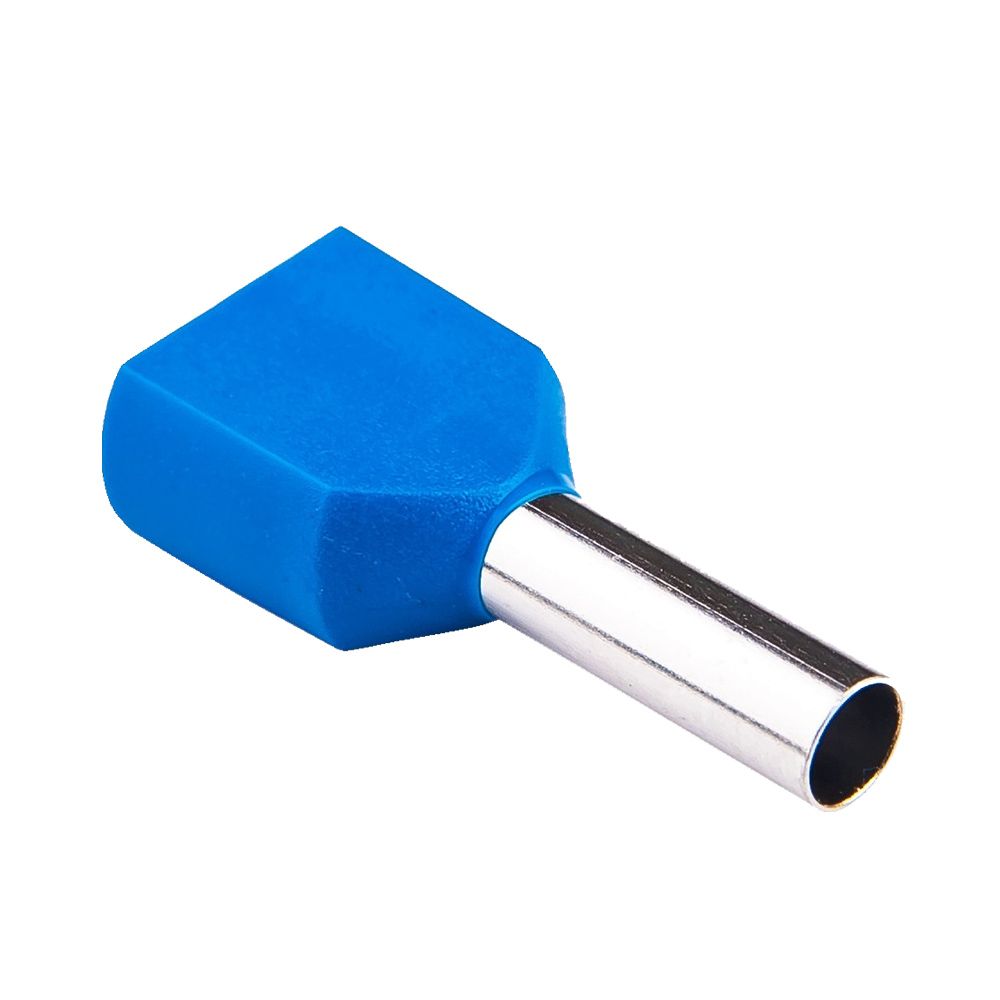

Наконечник втулковий з ізоляцією для 2х проводів TE 4/12, блакитний (100 шт)

Призначений для окінцювання багатодротяних мідних провідників з фіксацією одночасно двох проводів в одному наконечнику. Добровільна сертифікація згідно вимог ДСТУ EN 60947-1.

Переваги:

• даний тип відрізняється від звичайних трубчастих наконечників діаметром гільзи, розрахованим на сумарний переріз двох проводів, а також розміром і формою ізоляції;
• мідні гільзи наконечників ТЕ мають високу пластичність, ефективно зпресовуються з мідними жилами проводів, витісняючи зсередини повітря;
• пластиковий фланець має в перерізі прямокутну форму з розмірами, розрахованими щоб вмістити два проводи відповідного перерізу разом з ізоляцією;
• мідна втулка має покриття (зовні і всередині) для захисту від процесів окислення наконечника і жил проводу після обпресування;
• у місці стикування з ізолюючою манжетою втулка розвальцьована, що полегшує процес введення в неї багатодротяних мідних жил;
• введення проводу в наконечник також спрощується конусною конструкцією ізолюючої манжети.

Габаритні креслення

∅d = 4.2 мм; ∅d₁ = 3.8 мм; А = 8.8 мм; В = 4.9 мм; L = 23.1 мм; L₁ = 12.0 мм
