Наконечник кільцевий без ізоляції DJ431 4A (0.5-0.8/4) (100шт), TAKEL [500774]

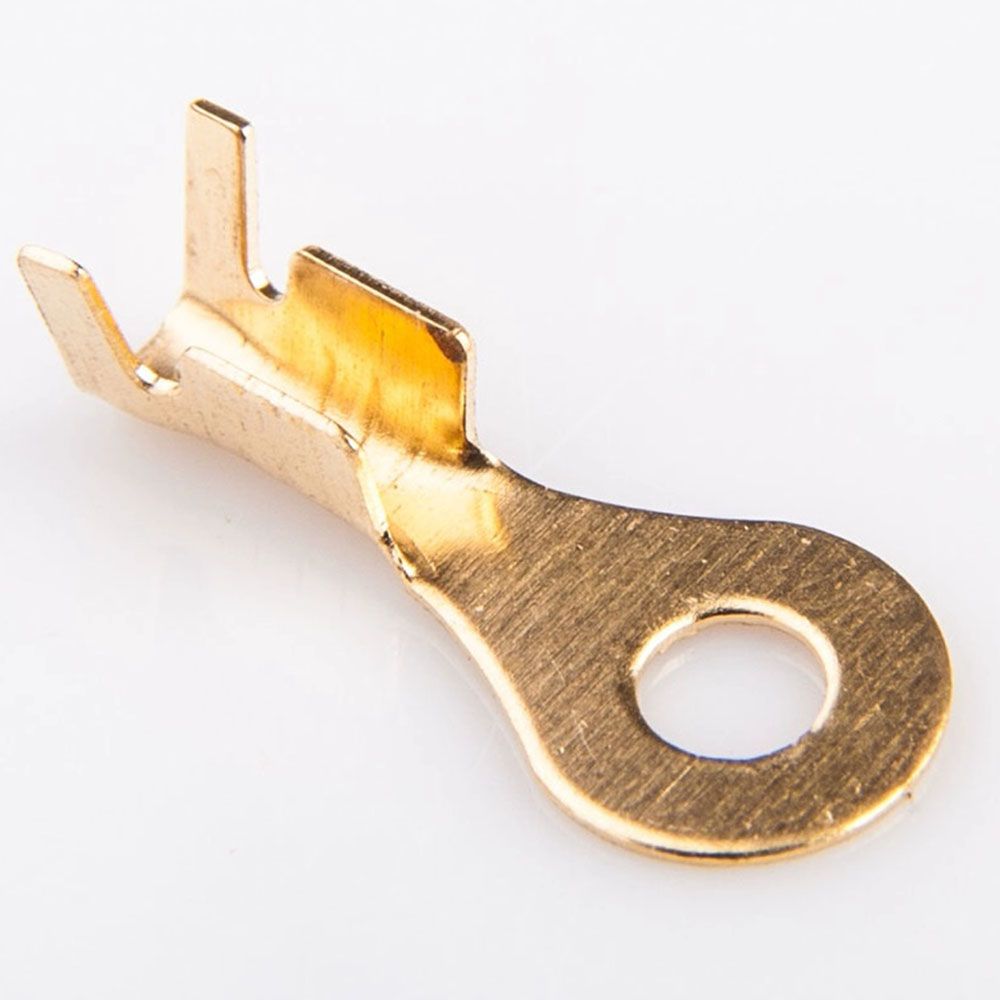

Наконечник кільцевий без ізоляції DJ431 4A (0.5-0.8/4) (100шт)

Призначений для окінцювання багатодротяних провідників і приєднання їх до пристроїв, що мають контактні групи з болтами (гвинтами). Добровільна сертифікація згідно вимог ДСТУ EN 60947-1.

Особливості та переваги:

• неізольовані вилкові наконечники (в порівнянні з ізольованими) можуть застосовуватися в більш широкому діапазоні температур, як знижених, так і підвищених;
• двоконтурне обпресовування наконечників. Наконечник латунний розрізний в хвостовій частині має два контури з різним рівнем висоти прапорців. В контур з низьким рівнем вводиться зачищена ділянку проводу, а в контур з високим рівнем провід з ізоляцією;
• наконечники прапорцеві (розрізні) мають підвищені вимоги до правильного підбору «складових коректного обпресування» (тип і розмір матриці інструменту, реальні розміри проводу і наконечника);
• матриці інструменту для латунних наконечників мають двоконтурну конструкцію і односторонню спрямованість. Завжди потрібно дотримуватися спрямованості і поєднувати різні за рівнем контури хвостової частини наконечника і матриці інструменту.

Габаритні креслення

В = 10.0 мм; ∅Е = 4.3 мм; L = 22.0 мм; L₁ = 8.5 мм
