Контакти oc та несправності, 2-100 А, (RCA), Acti9 - Schneider Electric [A9A26919]

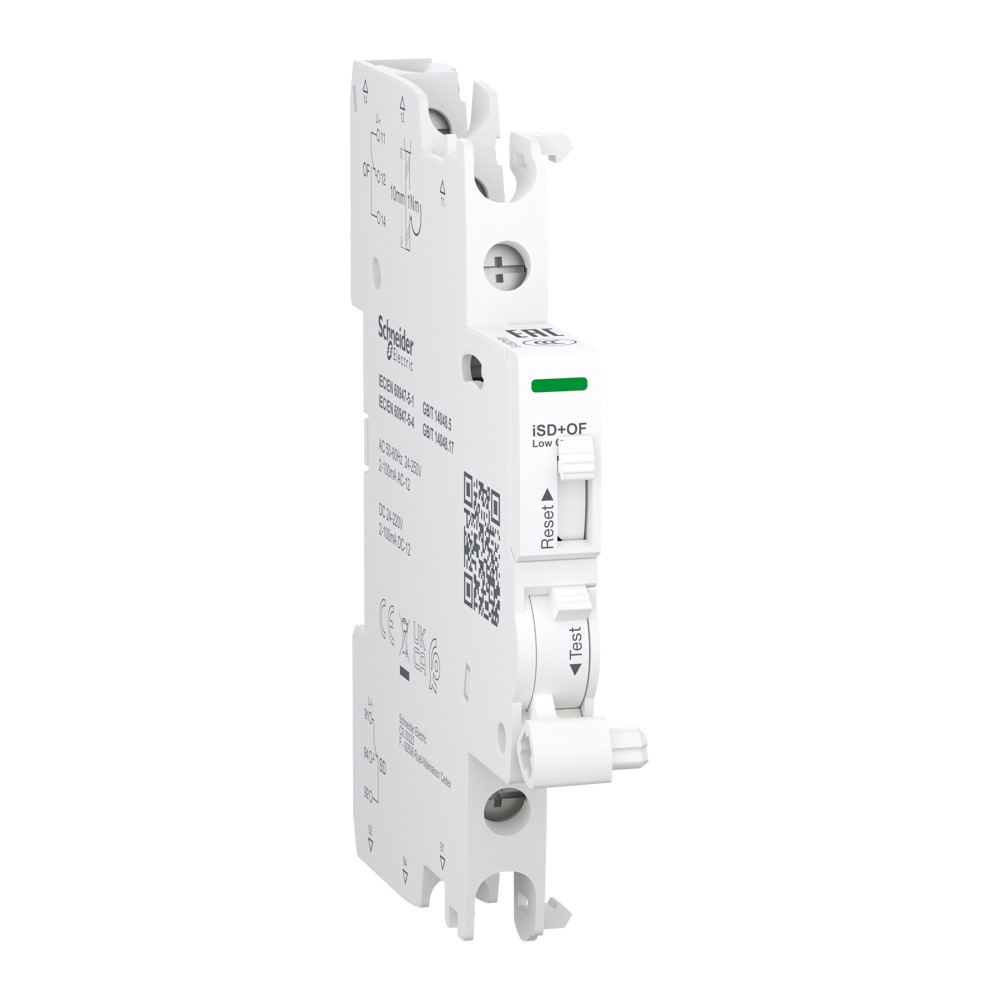

Модульний допоміжний контакт iSD-OF Acti9 передає сигнал про несправність пов'язаного з ним пристрою на програмований логічний контролер. Номінальний струм (In) становить від 2 мА до 100 мА з робочою частотою від 50 Гц до 60 Гц при від 24 В до 240 В змінного струму та від 2 мА до 100 мА при від 24 В до 220 В постійного струму. Має 2 контакти, що перемикаються, типу 2 закритий/відкритий. Він призначений нових установок або тих, що модернізуються, в невеликих комерційних будівлях, будівлях критичної інфраструктури, закладах охорони здоров'я, промисловості, центрах обробки даних та ін. Контакт iSD-OF сумісний із серією Acti9, наприклад, iC60, iID, iDPN ARC, iDPN Vigi, iDPN Vigi ARC, iSW, iC60 та iID RCCB. Контакт iSD-OF встановлюється лише разом з пристроями серії Acti9, такими як, iID, iDPN Vigi, iSW-NA, ARA, iC60 і RCA. Якщо встановлення виконується без гребінчастої шинки, то він також сумісний з iC40, iC40 ARC, iCV40, iCV40 Vigi ARC. Гвинтові клеми як зверху, так і знизу. Підключення допускається жорстким мідним кабелем. Площа перерізу кабелю від 1 мм.кв. до 4 мм.кв.. Підключення допускається за допомогою гнучкого мідного кабелю. Площа перерізу кабелю від 0,5 мм.кв. до 2,5 мм.кв.. Підключення допускається жорсткими мідними кабелями (2 кабелі). Площа перерізу кабелю становить 2,5 мм.кв.. Також допускається виконувати підключення гнучкими мідними кабелями з наконечникоми (2 кабелі). Площа перерізу кабелю становить 1,5 мм.кв.. Номінальна напруга ізоляції (Ui) до 500 В. Він має номінальну імпульсну напругу (Uimp) 4 кВ. Ширина пристрою становить 9 мм, тобто 1 модуль. Розміри (Ш) 9 мм x (В) 90 мм x (Г) 73 мм. Колір виробу білий (RAL 9003). Ступінь забруднення - 3. Рівень тропікалізації - обробка 2. Момент затягування з'єднання - 1 Н. м (знизу) для типу викрутки PZ1.

Ключові особливості: габарити 9 мм x 9 мм x 73 мм.

• Тип клем: Гвинтовий затискач (верхній і нижній) 1 кабель(і) 1-4 мм.кв. - жорсткий | Гвинтовий затискач (верхній і нижній) 1 кабель(і) 0.5-2.5 мм.кв. - гнучкий | Гвинтовий затискач (верхній і нижній) 2 кабель(і) 2.5-2.5 мм.кв. - жорсткий | Гвинтовий затискач (верхній і нижній) 2 кабель(і) 1.5-1.5 мм.кв. - гнучкий з зажимом
• Сертифікація виробу: CE | UKCA
• Температура експлуатації: від -25 до 70 °C
• Габарити: 9 мм x 9 мм x 73 мм
