Контакт oc, 2-100 А, Acti9 - Schneider Electric [A9A26914]

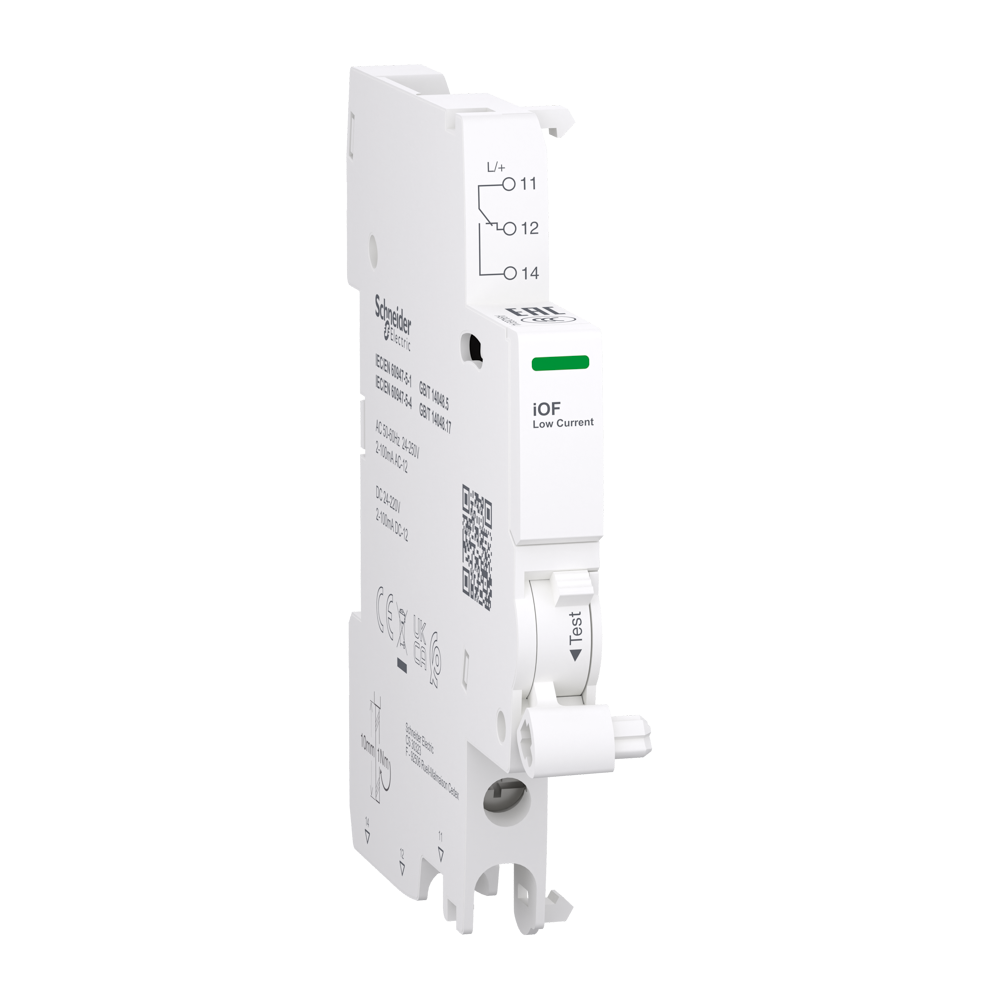

Модульний допоміжний контакт iOF Acti9 використовується для дистанційної індикації положення пов'язаного з ним пристрою. Номінальний струм (In) становить від 2 мА до 100 мА з робочою частотою від 50 Гц до 60 Гц при від 24 В до 240 В змінного струму та від 2 мА до 100 мА при від 24 В до 220 В постійного струму. Має 1 контакт, що перемикається, типу 1 закритий/відкритий. Він призначений нових установок або тих, що модернізуються, в невеликих комерційних будівлях, будівлях критичної інфраструктури, закладах охорони здоров'я, промисловості, центрах обробки даних та ін. Допоміжний контакт iOF сумісний з пристроями серії Acti9, такими як iC60, iID, iDPN ARC, iDPN Vigi, iDPN Vigi ARC, iSW, iC40, iC40 ARC, iCV40, iCV40 Vigi ARC та iC60 RCBO. Має гвинтові клеми, підключення знизу. Підключення допускається жорстким мідним кабелем. Площа перерізу кабелю від 1 мм.кв. до 4 мм.кв.. Підключення допускається за допомогою гнучкого мідного кабелю. Площа перерізу кабелю від 0,5 мм.кв. до 2,5 мм.кв.. Підключення допускається жорсткими мідними кабелями (2 кабелі). Площа перерізу кабелю становить 2,5 мм.кв.. Також допускається виконувати підключення гнучкими мідними кабелями з наконечникоми (2 кабелі). Площа перерізу кабелю становить 1,5 мм.кв.. Номінальна напруга ізоляції (Ui) до 500 В. Він має номінальну імпульсну напругу (Uimp) 4 кВ. Ширина пристрою становить 9 мм, тобто 1 модуль. Розміри (Ш) 9 мм x (В) 86 мм x (Г) 73 мм. Колір виробу білий (RAL 9003). Ступінь забруднення - 3. Рівень тропікалізації - 2. Момент затягування з'єднання - 1 Н. м (знизу) для типу викрутки PZ1. Відповідно до стандарту IEC 60529 ступінь захисту IP20. Робоча температура від -25°C до +70°C.

Ключові особливості: габарити 9 мм x 86 мм x 73 мм.

• Тип клем: Гвинтовий затискач (Нижній) 1 кабель(і) 1-4 мм.кв. - жорсткий | Гвинтовий затискач (Нижній) 1 кабель(і) 0.5-2.5 мм.кв. - гнучкий | Гвинтовий затискач (Нижній) 2 кабель(і) 2.5-2.5 мм.кв. - жорсткий | Гвинтовий затискач (Нижній) 2 кабель(і) 1.5-1.5 мм.кв. - гнучкий з зажимом
• Сертифікація виробу: CE | UKCA
• Температура експлуатації: від -25 до 70 °C
• Габарити: 9 мм x 86 мм x 73 мм
