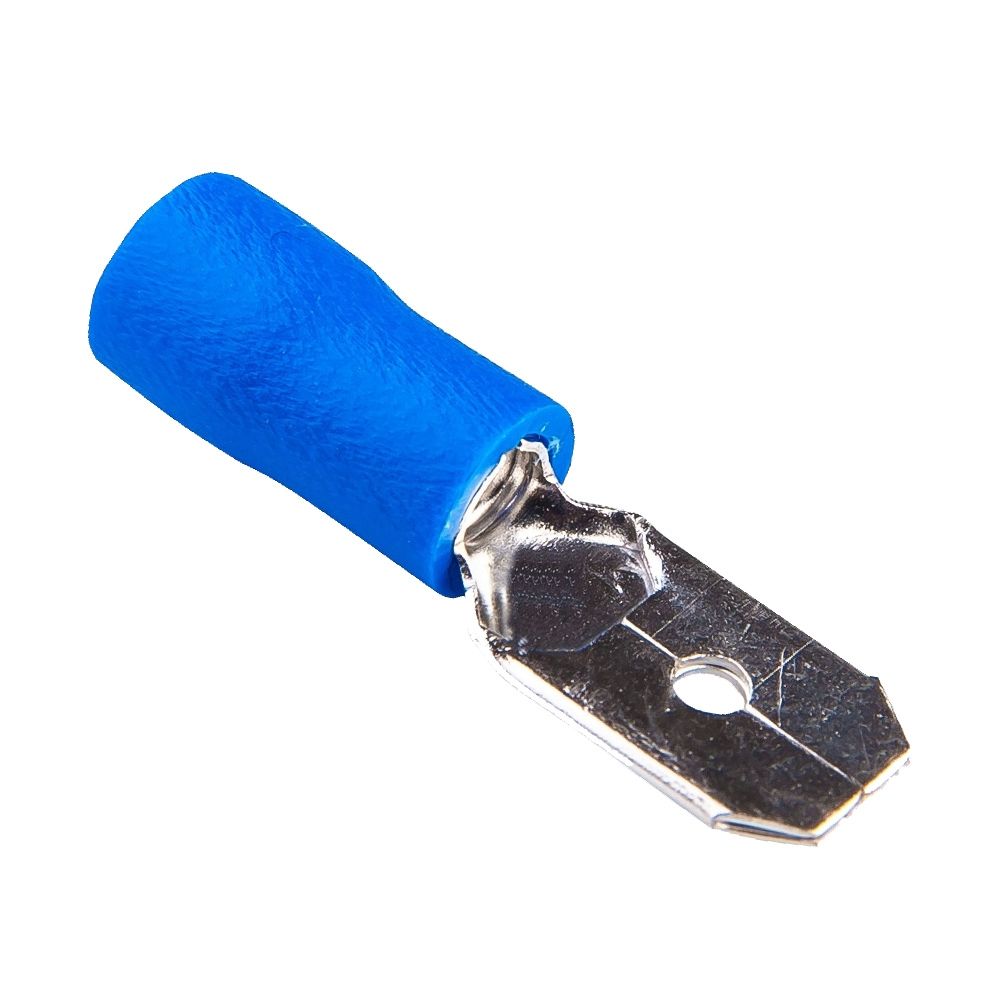

Конектор плоский з ізоляцією "папа" MDD 2-250 (1.5-2.5/6.3-0.8) (100 шт), TAKEL [500538]

Конектор плоский з ізоляцією "папа" MDD 2-250 (1.5-2.5/6.3-0.8) (100 шт)

Призначення: для швидкого і зручного з'єднання багатожильних дротів (з можливістю швидкого роз'єднання), а також окінцевування і приєднання дротів до пристроїв, що мають контактні групи з плоскими штирями або гніздами.

Роз'єм з частковою ізоляцією FDD являє собою плоске гніздо «мама», а роз'єм MDD - плоский штир «тато». Конектор FDD має фіксатор в формі невеликого круглого поглиблення, вдавленого всередину гнізда, а коннектор MDD має відповідний отвір в штирі. Ці елементи конструкції забезпечують фіксацію двох роз'ємів разом після з'єднання. Коннектори FDD і MDD мають часткову ізоляцію, що закриває тільки хвостову частину роз'єму, тому отримане з'єднання не має електричну ізоляцію і вимагає застосування додаткових ізолюючих матеріалів (термоусадка, ізоляційна стрічка і ін.).

Роз'єм MDD «тато» може застосовуватися і з іншими коннекторами.

Сертифікат № UA.PS.000412-19. Коннектори сертифіковані згідно вимог ДСТУ EN 60947-1:2017.

Габаритні креслення

∅d = 2.3 мм; W = 6.3 мм; L = 20.5 мм; L1 = 10.0 мм
