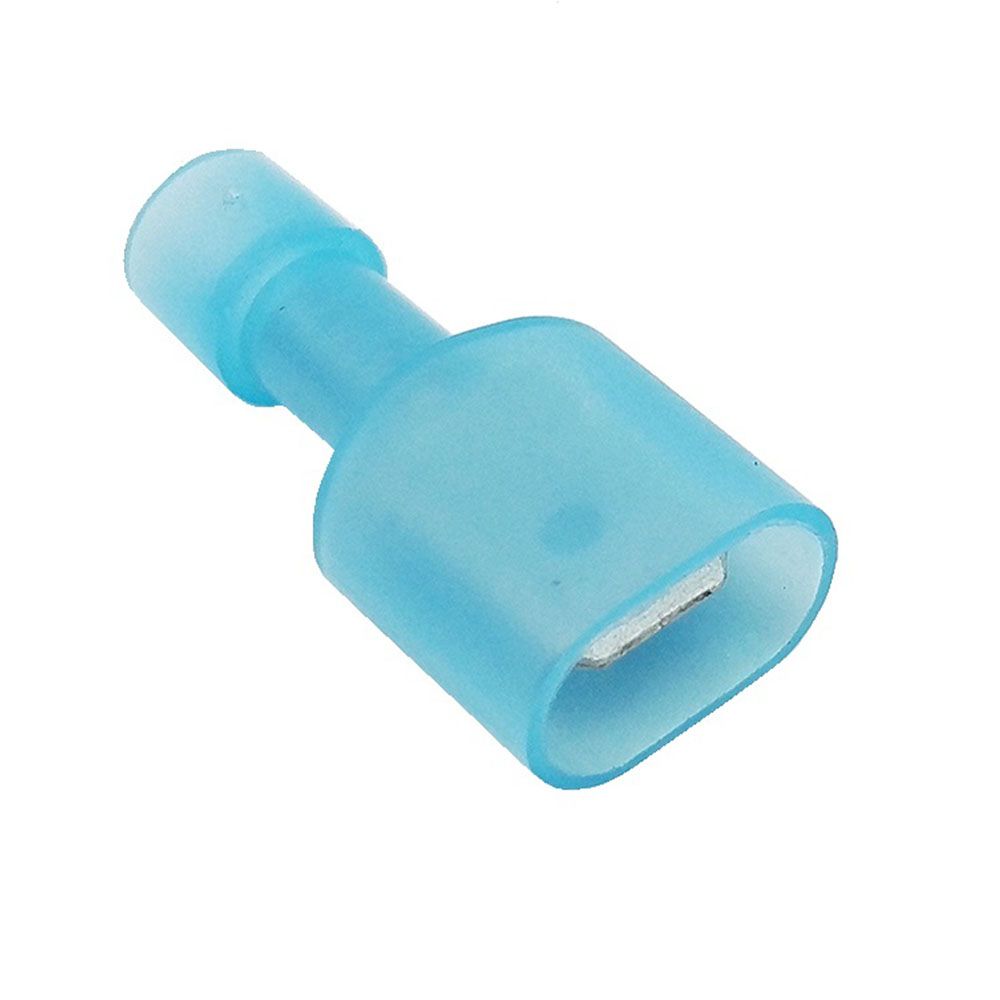

Конектор плоский повністю ізольований "папа" MDFN 2-250 (1.5-2.5/6.3-0.8) (100 шт), TAKEL [500564]

Конектор плоский повністю ізольований "папа" MDFN 2-250 (1.5-2.5/6.3-0.8) (100 шт)

Призначення: для швидкого і зручного з'єднання багатожильних проводів (з можливістю швидкого роз'єднання), і електричної ізоляції місця з'єднання, а також окінцевування і приєднання проводів до пристроїв, що мають контактні групи з плоскими штирями і роз'ємами.

Метод монтажу: опресовування (проводиться поверх ізоляції). Введення дрота в коннектор полегшений за рахунок конструкції ізолюючої манжети роз'єму з опцією «easy entry».

Роз'єм FDFN являє собою плоске гніздо «мама», а роз'єм MDFN - плоский штир «тато». Конектор FDFN має фіксатор в формі невеликого круглого поглиблення, вдавленого всередину гнізда, а коннектор MDFN має відповідне отвір в штирі. Ці елементи конструкції забезпечують фіксацію двох роз'ємів разом після з'єднання.

Обидва коннектора мають повну нейлонову ізоляцію, але роз'єм MDFN в коннекторній частині має ізолюючу манжету більшого розміру, ніж коннектор FDFN (манжета FDFN входить в манжету MDFN). Застосування нейлону як ізолюючий матеріал дозволяє використовувати дані коннектори в умовах підвищених робочих температур (до + 100С °). Нейлонові ізолюючі манжети роз'ємів мають високу пластичність, зносостійкість і довговічність.

Сертифікація в Україні: сертифікат № UA.PS.000412-19. Коннектори сертифіковані згідно вимог ДСТУ EN 60947-1:2017.

Габаритні креслення

∅d = 2.3 мм; ∅D = 4.5 мм; W = 6.3 мм; L = 23.0 мм; Т = 0.8 мм
