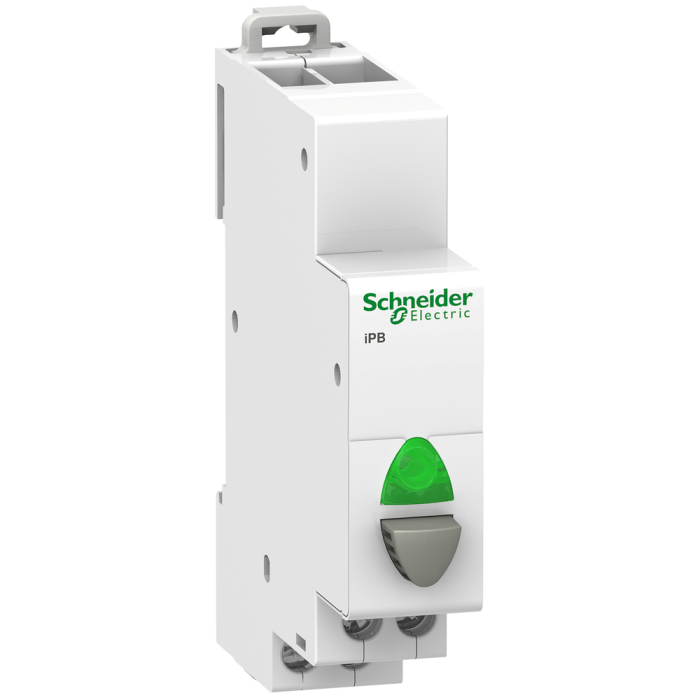

Кнопка, 20 А, Acti9 - Schneider Electric [A9E18036]

Модульна кнопка Acti9 iPB зі світловим індикатором, яка використовується для керування електричними ланцюгами за допомогою імпульсів. Має один нормально відкритий контакт (НВ) зі світлодіодним індикатором. Кнопка сірого кольору. Має зелений світлодіод зелений який не є взаємозамінним. Роздільна стінка може бути відокремлена таким чином, щоб через неї могли пройти всі види комунікаційних шин. Він поставляється з клемами в шаховому порядку для спрощення підключення. Момент затягування з'єднання становить 1 Н·м для PZ1. Номінальна робоча напруга [Ue] 250 В змінного струму. Номінальний робочий струм [Ie] 20 А. Робоча частота 50 Гц. З'єднання можна здійснювати за допомогою жорстких мідних кабелів від 0,5 мм.кв. до 2 x 2,5 мм.кв.. Підключення дозволяє використовувати гнучкі мідні кабелі або кабелі з наконечниками від 0,5 мм.кв. до 2x2,5 мм.кв.. Кількість циклів відкриття і закриття (В-З) - 30000. Електрична зносостійкість - 30000 операцій за AC22 при cos phi=0,8. Напруга живлення індикатора становить від 110 до 230 В змінного струму. Споживання світлодіодного індикатора становить 0,3 Вт. Термін служби світлодіода становить 100 000 годин непреривноъ роботи. Ширина 2 модулі по 9 мм. Розміри (Ш) 18 мм x (В) 82 мм x (Г) 71 мм. Ступінь забруднення 3. Тропікалізація - фактор впливу 2 (відносна вологість 95% при 55°C). Робоча температура від -35°C до +70°C. Температура зберігання від -40°С до +80°С. Він відповідає стандартам Мек 60669-1 і Мек 60947-5-1.

Ключові особливості: габарити 18 мм x 82 мм x 71.5 мм.

• Тип клем: шаховий тунельний термінал1 кабель(і) 0.5-0.5 мм.кв. жорсткий | шаховий тунельний термінал1 кабель(і) 0.5-0.5 мм.кв. гнучкий | шаховий тунельний термінал1 кабель(і) 0.5-0.5 мм.кв. гнучкий з зажимом | шаховий тунельний термінал2 кабель(і) 2.5-2.5 мм.кв. жорсткий | шаховий тунельний термінал2 кабель(і) 2.5-2.5 мм.кв. гнучкий | шаховий тунельний термінал2 кабель(і) 2.5-2.5 мм.кв. гнучкий з зажимом
• Номінальна напруга: 250 В змінний струм
• Зносостійкість: AC-22: 30000 циклів змінний струм 50/60 Гц
• Температура експлуатації: від -35 до 70 °C
• Габарити: 18 мм x 82 мм x 71.5 мм
