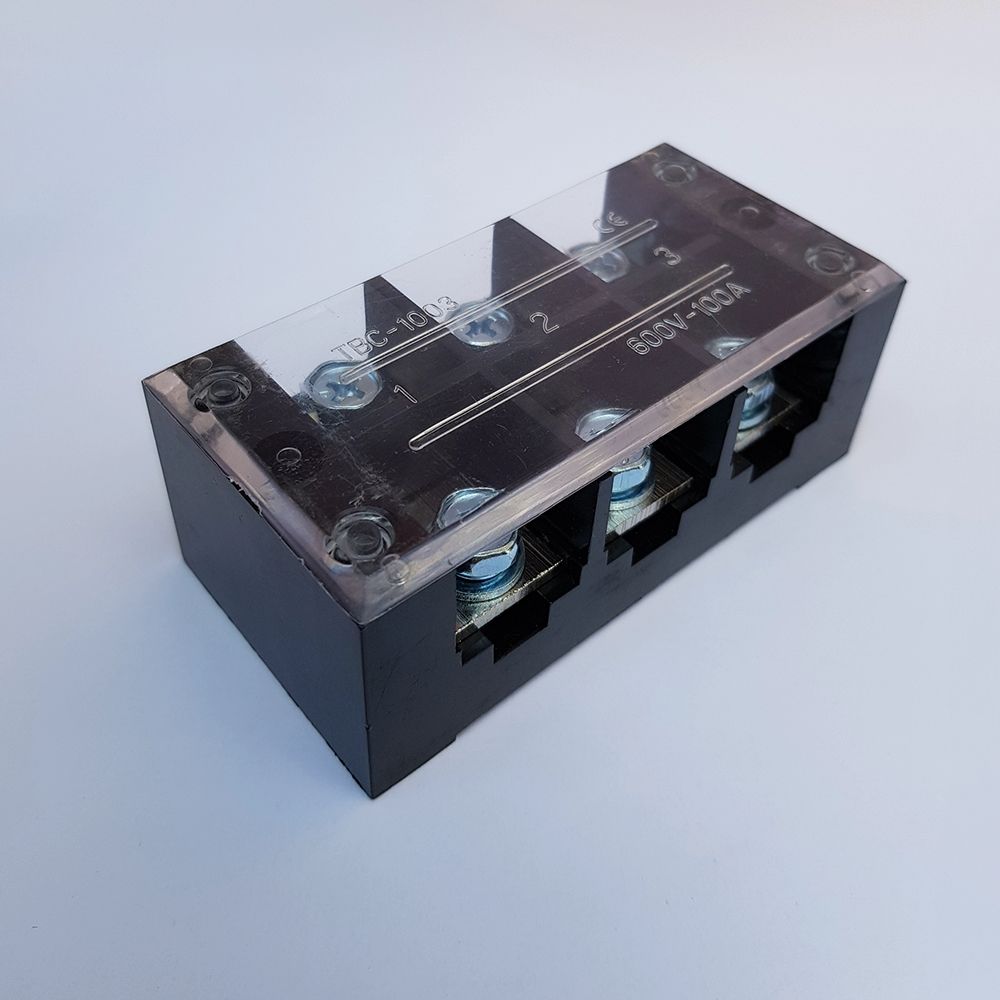

Клемна колодка ТВ-1003, TAKEL [502865]

Клемна колодка ТВ-1003 призначена для швидкого та зручного з'єднання та роз'єднання одножильних та багатожильних провідників. Клемні колодки серії ТВ можна використовувати для з'єднання провідників із різнорідних металів.

Особливості та переваги:

• контактна група клемника ТБ має у своїй конструкції струмоведучу і притискну пластини, і фіксація дроту здійснюється за рахунок його затискання між двома даними пластинами. У цих клемниках, через високі вимоги до надійності контактних з'єднань, дроти попередньо закінчуються кільцевими або вилочними наконечниками, і фіксуються за допомогою болтів з шайбами;
• клемні колодки ТБ мають монолітну конструкцію, тобто не поділяються на окремі клемники. Контактні групи в одній колодці ізольовані одна від одної за допомогою пластикових перегородок;
• зверху колодка закривається легко-знімною прозорою пластиковою кришкою;
• в основі корпусу клемної колодки ТБ є два отвори для її кріплення до поверхні.

Увага! При використанні багатожильних провідників з клемниками ТБ, рекомендується попереднє паяння кінців проводів, або їх опресовування втулковими (трубчастими) наконечниками, або за допомогою вилкового типу наконечників.

Клемні колодки сертифіковані в Україні згідно з вимогами ДСТУ EN 60947-1:2017. Сертифікат №UA.PS.000527-20.

Габаритні креслення

W = 43.3 мм; L = 85.9 мм; L1 = 19.5 мм; L2 = 22.2 мм; Н = 31.6 мм; Н1 = 16.1 мм; Н2 = 2.5 мм
