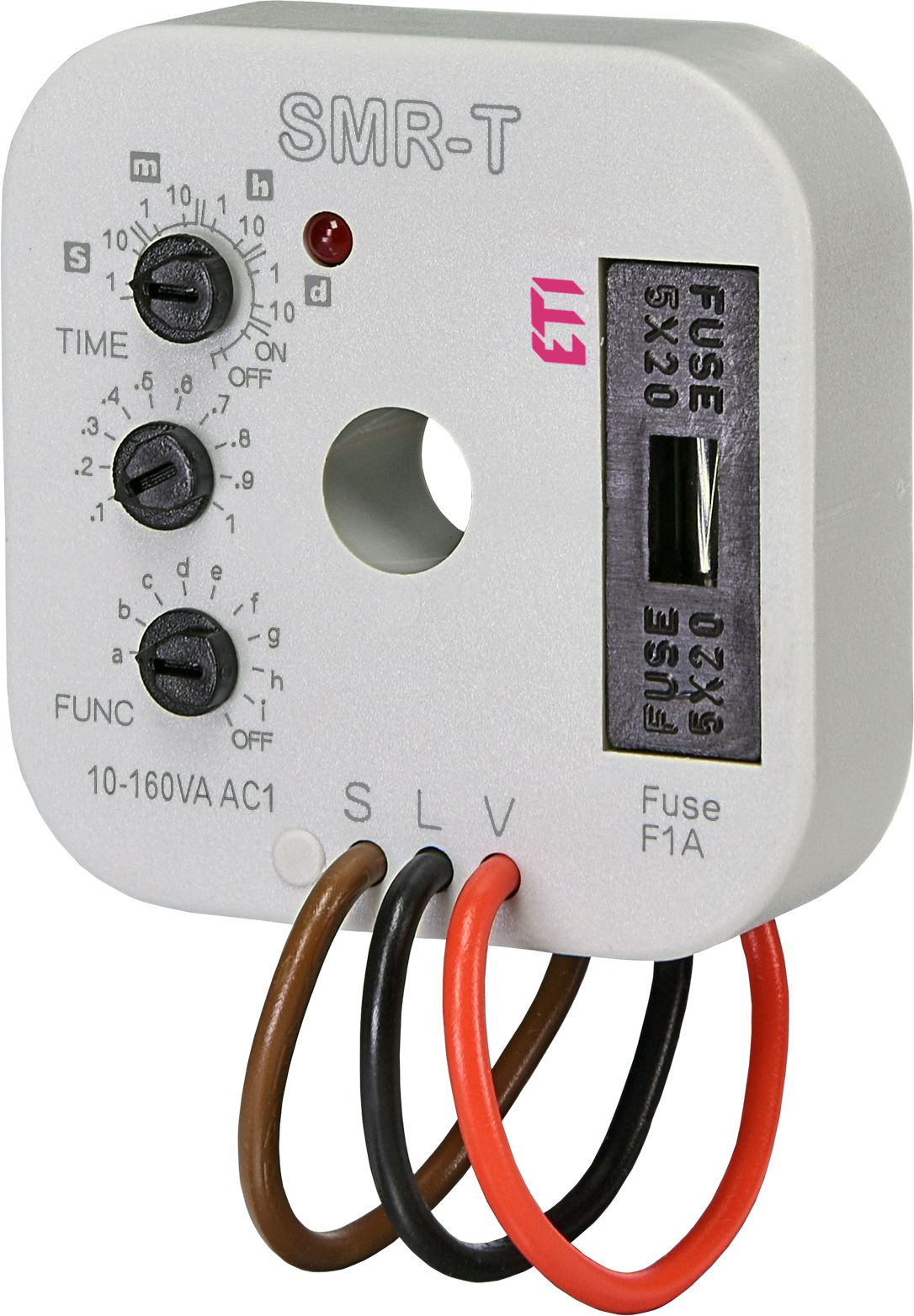

Багатофункціональне реле (таблетка) в монтажну коробку SMR-T, ETI [002470004]

Багатофункціональне реле (таблетка) в монтажну коробку SMR-T призначене для керування споживачами невеликої потужності у схемах розподілу, сигналізації. Встановлюється під вимикачем у монтажній коробці. Тривалість управляючого імпульсу: мін. 50 мс, макс. необмежена.

Функції:

• Затримка вимкнення 1. Вихід відрахує час при замиканні вимикача. Кожне наступне натискання (max.5) підвищує час роботи. Тривале натискання вимкне вихід;
• Затримка вимкнення 2. Вихід відрахує час після вимкнення кнопки і негайно замкнеться;
• Затримка вимкнення 3. Після вимкнення кнопки вихід замкнеться, а потім відрахує встановлений час;
• Генератор імпульсів (а). При натисканні та утриманні створюється цикл із рівними інтервалами, що починається з імпульсу;
• Зсув імпульсу. Затримка увімкнення після замикання управляючого входу та затримка вимикання після його розмикання;
• Затримка увімкнення. Затримка увімкнення після замикання вимикача - до вимкнення;
• Імпульсне реле. Натисканням увімкне і наступним натисканням вимкне вихід; не залежить від тривалості натискання; потенціометром можна налаштувати затримку реакції на натискання кнопки і тим самим обмежити час замикання контакту кнопки;
• Імпульсне реле із затримкою. Натискання клавіші увімкне на встановлений час, а наступне натискання вимкне вихід, якщо не закінчився встановлений час;
• Генератор імпульсів (б). При натисканні або утриманні створюється цикл із рівними інтервалами, що починається з паузи.
