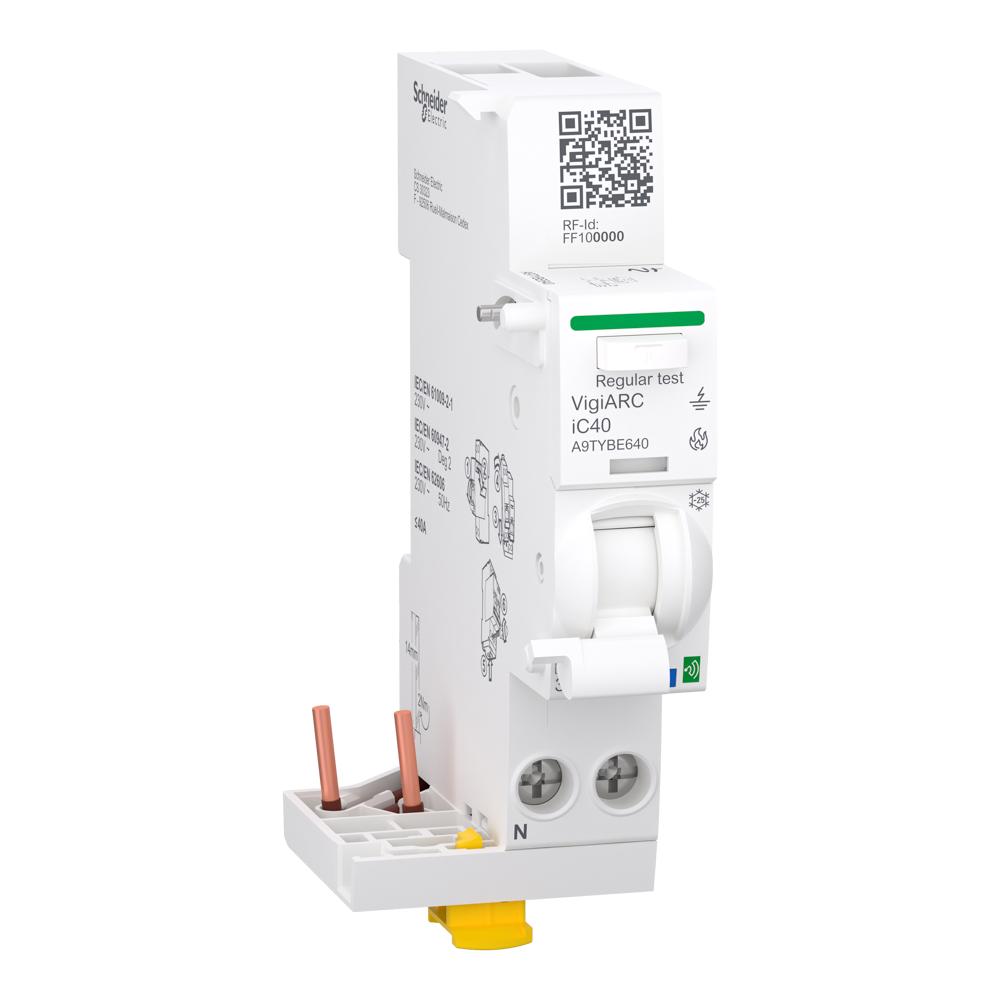

Arc fault detection with residual current protection add-on block, 40 А, Acti9 - Schneider Electric [A9TYBE640]

Acti9 Active VigiARC iC40 - це блок захисту від дугового замикання з функцією диференційного реле. Кількість полюсів 1P+N, номінальний струм In 40A. Клас захисту від витоку на землю - тип A-SI з чутливістю 30 мА. Миттєве спрацювання при виникненні витоку струму на землю. Блок захисту від дугового замикання підключається до автоматичного вимикача Acti9 iC40 з номінальним струмом від 6 A до 40 A та кривою B або C. Пристрої Acti9 Active взаємодіють зі шлюзом EcoStruxure Panel Server Entry, Universal та Advanced. Його система попередньої сигналізації може запобігти будь-якому перевантаженню, витоку заземлення та перенапрузі. Також пристрії може вимірювати напругу, струм і потужність. Унікальні індикатори VisiTrip надають інформацію про спрацювання та його причину. Електрична зносостійкість до 10 000 циклів і механічна зносостійкість до 20 000 циклів. Номінальна напруга ізоляції Ui 250 В змінного струму. Виріб призначений для встановлення на DIN-рейку. Його ширина становить 2 модулі по 9 мм. Колір білий (RAL9003). Розміри, включаючи шини, становлять (Ш) 36 мм х (В) 91 мм х (Г) 73 мм. Має ступінь захисту IP20 (відповідно до стандарту Мек 60529) і IP40 при встановлення в щиті. Цей виріб відповідає стандартам Мек 62606, Мек 61009-1 та Мек 61009-2-1.

Ключові особливості: габарити 36 мм x 91 мм x 73 мм.

• Тип клем: клеми тунельного типу1-10 мм.кв. гнучкий | клеми тунельного типу1-16 мм.кв. жорсткий
• Номінальна напруга: 230 В змінний струм
• Тип мережі: змінний струм
• Зносостійкість: 10000 циклів > 25 A | 20000 циклів <= 25 A
• Температура експлуатації: від -25 до 40 °C
• Габарити: 36 мм x 91 мм x 73 мм
• Частота мережі: 50 Гц
