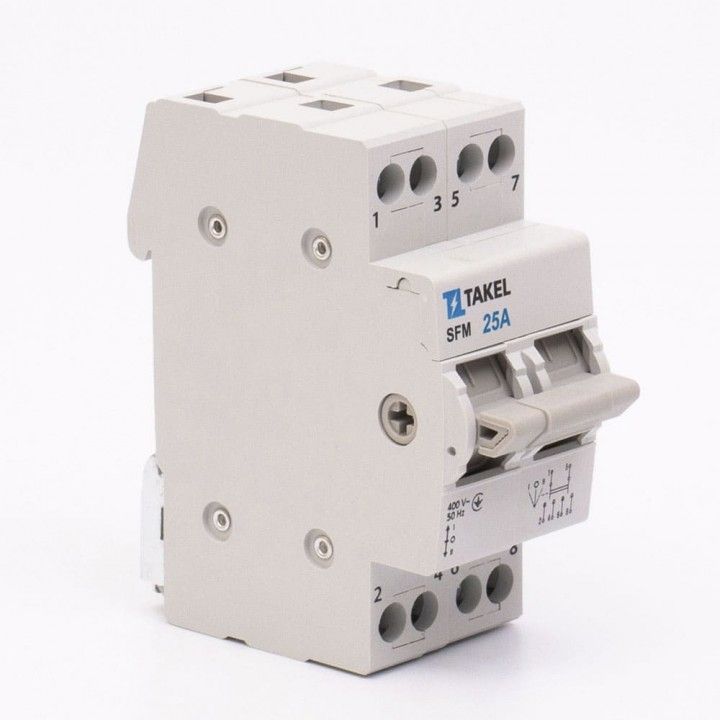

Перемикач навантаження трипозиційний SFM 2P 25A, TAKEL [507811]

Призначення: Перемикачі навантаження трипозиційні серії SFM призначені для комутації змішаних активних та індуктивних навантажень у ланцюгах змінного струму напругою до 400 В частотою 50 Гц.

Увага! Перемикач повинен бути захищений від струмів перевантаження та короткого замикання запобіжниками типу NT або автоматичними вимикачами.

Застосування: Трипозиційний перемикач застосовується для перемикання живлення з основного на резервне та назад (живлення підводиться до перемикача знизу, де на кожен полюс він має по 2 контактні затискачі, а зверху має по одному контактному затискачу для підключення навантаження).

Також цей перемикач можна використовувати для перемикання між двома окремими групами споживачів або ділянками. Тоді живлення підводиться зверху, а знизу підключається два ланцюги різних ліній.

Сертифікація в Україні: Конструкція та технічні характеристики перемикачів відповідають ДСТУ EN 60947-3:2022.

Особливості конструкції та монтажу:

• Номінал модульного перемикача навантаження повинен бути обов'язково вищим за номінали автоматичних вимикачів, що застосовуються в ланцюгу, а також сили струму на який розрахована дана електрична мережа. При виборі модульних перемикачів рекомендується вибирати виріб із максимальною силою струму).
• Перемикач з великим номіналом завжди зможе замінити перемикач з меншим номіналом, але не навпаки (перемикач 63 А замінює перемикач 40А і нижче, а перемикач 125 А замінює перемикачі 80 А та 100А).
• Основні елементи корпусу виконані із пластику перигнічуючого процес горіння, контактна група виконана з латуні, міді та сплаву срібла.
• Положення у просторі – будь-яке.
• Трьохпозиційні перемикачі кріпляться на DIN-рейку 35 мм.
• Ширина одного модуля перемикачів SFM становить 18мм (для перемикачів номіналом до 63А) та 36 мм (для перемикачів номіналом 125 А).
• Перемикач має три фіксовані положення рукоятки управління I-0-II де середнє положення рукоятки фіксує нульове положення контактів (обидва контури контактної групи перебувають у розчепленому стані).
• Клеми апарата промарковані, що дозволяє уникнути помилок під час монтажу.
• Можлива комутація алюмінієвим та мідним провідником. При цьому не допускається одночасне приєднання до одного затискача мідних та алюмінієвих провідників.
• При використанні багатожильних провідників необхідно опресовувати трубчастими наконечниками.
• Якщо використовується кабель, який по діаметру більший за контактну групу, то рекомендується застосовувати наконечники силові мідно-луджені штирьові.
